سقف کامپوزیت سیستمی است که در آن دال بتنی و تیرهای فولادی، بهجای دو عضو مستقل، در تحمل بار مشارکت میکنند. این همکاری با برشگیرهایی شکل میگیرد که نیروی برشی را میان فولاد و بتن انتقال میدهند و لغزش نسبی آنها را محدود میکنند. در بازار ساختمان ایران، اصطلاح سقف کامپوزیت معمولاً به نوع سنتی این سیستم اشاره دارد؛ یعنی سقفی شامل تیر فولادی، برشگیر، قالب موقت، شبکه آرماتور و بتن درجا. عرشه فولادی نیز ممکن است عملکرد مرکب داشته باشد، اما نوع قالب و روش اجرای آن متفاوت است. در ادامه، نحوه عملکرد، اجزا، مراحل اجرا، مزایا، محدودیتها و معیارهای انتخاب این سقف را بررسی میکنیم.
سقف کامپوزیت چیست و چگونه عمل میکند؟
کامپوزیت یا مرکب در اینجا به ترکیب سازهای فولاد و بتن اشاره دارد. در نواحی تحت لنگر مثبت، دال بتنی عمدتاً در بخش فشاری و تیر فولادی عمدتاً در بخش کششی مقطع قرار میگیرد. این آرایش، در صورت طراحی و اجرای صحیح، امکان استفاده مؤثرتر از ظرفیت هر دو مصالح را فراهم میکند. بااینحال، صرف قرارگرفتن بتن روی تیر فولادی به معنای تشکیل مقطع مرکب نیست.
هنگامی که تیر خم میشود، در سطح تماس فولاد و بتن تمایل به لغزش طولی به وجود میآید. برشگیرها نیروی برشی این سطح را انتقال میدهند و کمک میکنند تیر و دال مطابق فرض طراحی با یکدیگر کار کنند. نوع، تعداد، فاصله و آرایش آنها باید از محاسبات سازه و نقشههای اجرایی به دست آید. اگر اتصال برشی کافی نباشد یا کیفیت اجرای آن تأیید نشود، نمیتوان ظرفیت کامل مقطع مرکب را مبنای ارزیابی قرار داد.
بار کف ابتدا به دال و سپس به تیرهای فرعی و اصلی منتقل میشود و در ادامه از طریق ستونها و دیگر اعضای باربر به پی میرسد. دال علاوه بر مشارکت در رفتار تیر مرکب، سطح یکپارچه کف را میسازد و بار را در محدوده طراحیشده توزیع میکند. نقش سقف در عملکرد دیافراگمی ساختمان نیز به طرح سازه، آرماتورگذاری و جزئیات اتصال وابسته است و از نام سیستم بهتنهایی نمیتوان درباره آن نتیجهگیری کرد.
رفتار سقف باید در دو وضعیت جداگانه بررسی شود. در مرحله ساخت، بتن هنوز به مقاومت و سختی لازم نرسیده و تیرها، قالب و تکیهگاههای موقت باید وزن بتن تازه، آرماتور و بارهای اجرایی را تحمل کنند. پس از رسیدن بتن به شرایط طراحی، مقطع مرکب در برابر بارهای بهرهبرداری وارد عمل میشود. بنابراین کنترل مقاومت نهایی کافی نیست و پایداری حین اجرا، خیز، ارتعاش، ترکخوردگی و توالی بارگذاری نیز اهمیت دارند.

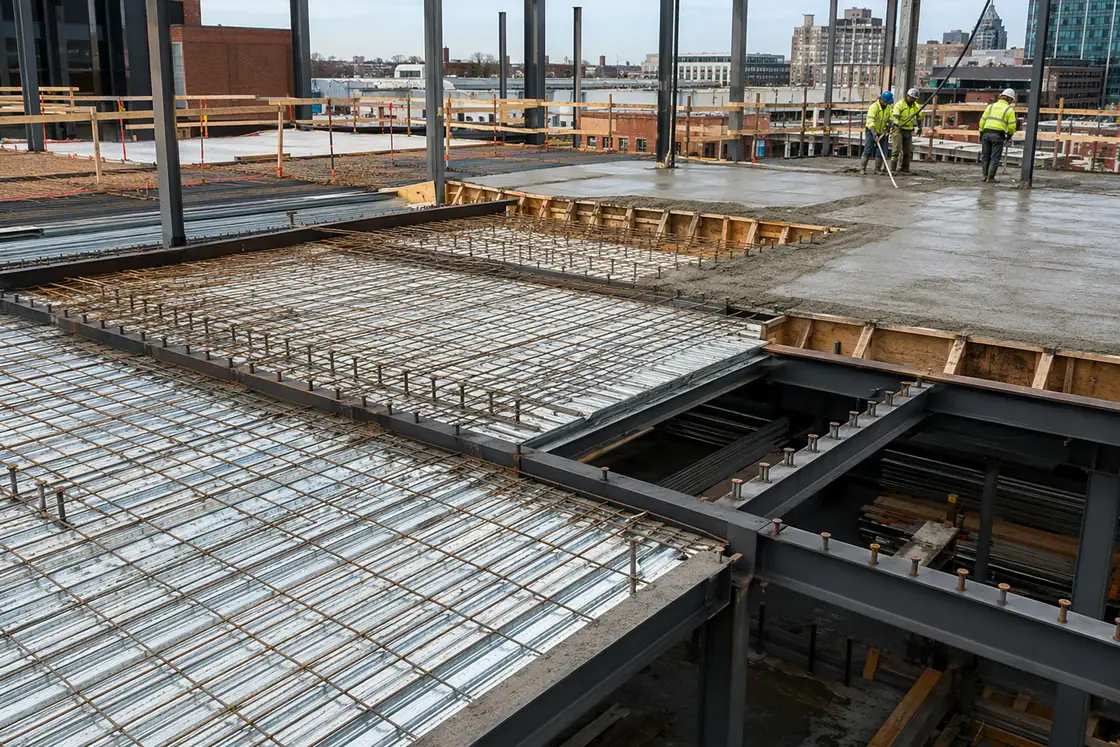

در کاربرد رایج کارگاهی، منظور از اجرای سقف کامپوزیت معمولاً نوع سنتی دارای قالب زیرین است. برای شناخت جایگاه این روش در میان گزینههای متداول اسکلت فولادی، میتوانید راهنمای سقف سازه فلزی را نیز مطالعه کنید.
اجزای سقف کامپوزیت کداماند؟
عملکرد نهایی سقف به ارتباط درست چند جزء وابسته است. ابعاد، فاصلهگذاری و جزئیات این اجزا باید از نقشههای مصوب همان پروژه استخراج شود؛ زیرا یک دیتیل سقف کامپوزیت را نمیتوان بدون توجه به دهانه، بارگذاری، معماری و شرایط اجرا به همه ساختمانها تعمیم داد.
تیرهای فولادی اصلی و فرعی
تیرهای فرعی از دال پشتیبانی میکنند و بار را به تیرهای اصلی میرسانند. تیرهای اصلی نیز بار دریافتی را به ستونها یا دیگر اعضای باربر انتقال میدهند. مقطع تیر، فاصله تیرریزی، نوع اتصال، طول مهارنشده و وضعیت عضو در مرحله ساخت بر عملکرد سقف اثر میگذارند.
بال بالایی تیری که قرار است با دال رفتار مرکب داشته باشد باید برای نصب برشگیر مناسب و در دسترس باشد. آلودگی سطح، پوشش نامتناسب در محل اتصال یا محدودیت فضای کار میتواند کیفیت نصب را کاهش دهد. سوراخکاری، بریدن بال یا جان و هر تغییری در مقطع تیر نیز به بررسی و تأیید طراح سازه نیاز دارد.
دال بتنی
دال، سطح پیوسته کف را ایجاد میکند و بار را به تیرهای زیرین میرساند. فقط عرض مؤثری از دال که در محاسبات تعیین شده است در رفتار تیر مرکب مشارکت داده میشود؛ بنابراین نمیتوان تمام عرض بتن اطراف هر تیر را در همه شرایط بخشی از مقطع مرکب دانست.
ضخامت دال، مشخصات بتن و آرایش آرماتور باید متناسب با طرح پروژه انتخاب شوند. افزایش ضخامت همیشه به معنای راهحل بهتر نیست؛ زیرا وزن مرده سقف و تقاضای وارد بر تیرها، ستونها، اتصالات و پی را نیز افزایش میدهد. حمل، ریختن، تراکم، پرداخت و عملآوری بتن بر مقاومت، دوام و وضعیت ترکها اثر مستقیم دارند.
برشگیرها
برشگیر سقف کامپوزیت اتصال مکانیکی میان تیر فولادی و دال بتنی را برقرار میکند. وظیفه اصلی آن انتقال برش طولی سطح تماس و محدودکردن لغزش نسبی است. گلمیخ جوشی یکی از انواع رایج اتصالدهنده برشی محسوب میشود، اما نوع برشگیر و روش نصب باید با مشخصات فنی و طرح سازه هماهنگ باشد.
کمبود برشگیر، فاصلهگذاری مغایر نقشه، اتصال ناقص یا آسیبدیدگی حین آرماتوربندی میتواند رفتار مورد انتظار را مختل کند. تعداد برشگیرها نباید براساس مساحت سقف یا یک الگوی ثابت کارگاهی تعیین شود؛ نیروهای طراحی، ظرفیت اتصال، مشخصات تیر و دال و درجه عملکرد مرکب در این تصمیم مؤثرند.
شبکه آرماتور و تقویتهای موضعی
آرماتورها برای تأمین مقاومت دال در جهتهای لازم، کنترل ترکهای ناشی از جمعشدگی و تغییرات دما و پاسخ به نیروهای تکیهگاهی یا موضعی به کار میروند. شبکه باید با اسپیسر و نگهدارنده مناسب در تراز طراحی تثبیت شود تا هنگام رفتوآمد یا بتنریزی جابهجا نشود.
اطراف بازشوها، نزدیک تکیهگاهها و در نواحی تمرکز نیرو ممکن است میلگرد تقویتی لازم باشد. محل، قطر، طول مهاری و وصله این میلگردها از روی نقشه تعیین میشود. وجود شبکه عمومی نیز مجوزی برای ایجاد بازشوی جدید یا قطع آرماتورها پس از اجرا نیست.
قالب و تکیهگاه موقت
در نوع سنتی، قالب سطح زیرین دال را تا رسیدن بتن به شرایط لازم نگه میدارد. قالب و تکیهگاههای آن باید وزن بتن تازه، آرماتور و بارهای مجاز اجرایی را بدون ناپایداری یا تغییرشکل نامطلوب تحمل کنند. تراز قالب، آببندی درزها، مهار لبهها و مسیر انتقال بار از کنترلهای مهم این مرحلهاند.
ضرورت شمعبندی به دهانه، ظرفیت تیرها در مرحله ساخت، نوع قالب و روش بتنریزی بستگی دارد. در نتیجه، نمیتوان تنها براساس عنوان سقف درباره حذف یا ضرورت شمع تصمیم گرفت. محل استقرار شمعها و ترتیب جمعآوری آنها نیز باید از ایجاد بار ناگهانی یا خیز نامتقارن جلوگیری کند.
انواع سقف کامپوزیت
برای دستهبندی درست باید میان عملکرد مرکب و روش قالببندی دال تفاوت گذاشت. هم روش سنتی و هم سیستم دارای ورق عرشه میتوانند از همکاری تیر فولادی و بتن بهره ببرند، اما فرایند ساخت و جزئیات اجرایی آنها یکسان نیست.
سقف کامپوزیت سنتی
در این روش، تیرهای اصلی و فرعی نصب میشوند و برشگیرها روی تیرهایی قرار میگیرند که در طرح برای رفتار مرکب در نظر گرفته شدهاند. سپس قالب موقت زیر دال اجرا میشود، شبکه آرماتور و تقویتهای موضعی در جای خود قرار میگیرند و بتن درجا روی مجموعه ریخته میشود. قالب و تکیهگاههای موقت پس از احراز شرایط تعیینشده در برنامه اجرایی جمعآوری خواهند شد.
این روش با آرایشهای مختلف تیرریزی سازگار است و بسیاری از مجریان سازه فولادی با آن آشنایی دارند. در مقابل، ساخت و جمعآوری قالب، کنترل شمعها و هماهنگی فعالیتهای کارگاهی میتواند بر زمان و هزینه اجرا اثر بگذارد. کیفیت سطح زیر سقف نیز تا حد زیادی به جنس قالب، آببندی و دقت اجرا وابسته است.
سقف مرکب با عرشه فولادی
در سقف عرشه فولادی، ورق کنگرهدار معمولاً قالب ماندگار دال است و بسته به طراحی ممکن است در رفتار سازهای دال نیز نقش داشته باشد. ورقها روی تیرها نصب میشوند و پس از اجرای اتصالات، برشگیرها، آرماتورهای لازم و جزئیات بازشو، بتنریزی انجام میگیرد.
باقیماندن ورق، قالببرداری متعارف را حذف میکند، اما به معنای حذف تمام تکیهگاههای موقت یا کنترلهای مرحله ساخت نیست. ظرفیت ورق هنگام بتنریزی، دهانه آن، نحوه اتصال به تیر و وضعیت لبهها و بازشوها باید بررسی شود. جزئیات این سیستم در مقاله سقف عرشه فولادی بهصورت مستقل توضیح داده شده است.
تقسیمبندی سقفها به نوع شمعدار و بدون شمع نیز بیشتر به وضعیت طراحی و اجرای مرحله ساخت مربوط میشود، نه دو سیستم سازهای مستقل. امکان اجرای بدون شمع باید از محاسبات تیر، قالب یا ورق و توالی بارگذاری نتیجه شود.

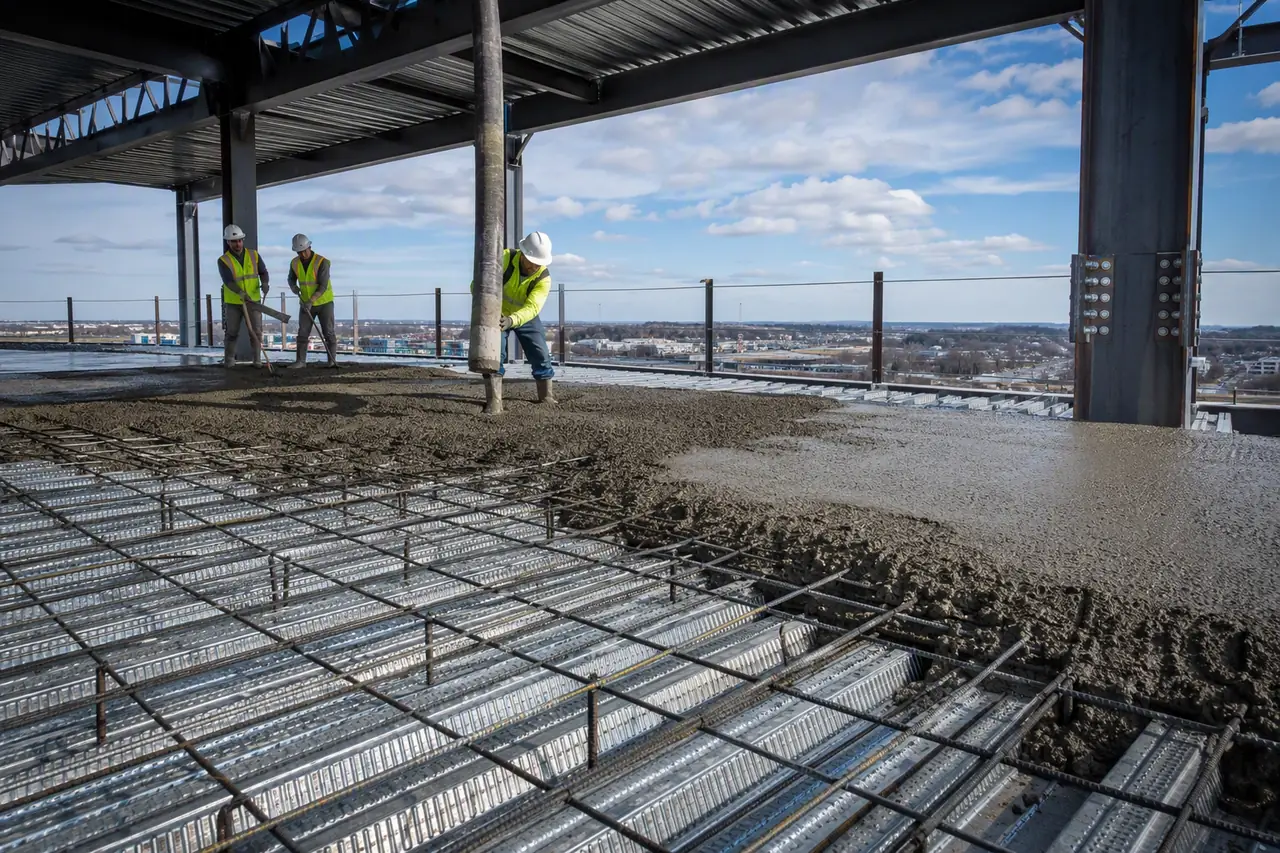

مراحل اجرای سقف کامپوزیت چگونه است؟
ترتیب دقیق عملیات به نقشهها، روش اجرایی و امکانات کارگاه بستگی دارد، اما فرایند عمومی اجرای نوع سنتی شامل مراحل زیر است:
- نصب و کنترل تیرهای اصلی و فرعی: تیرها مطابق نقشه در موقعیت خود نصب، تراز و متصل میشوند. پیش از ادامه کار باید پایداری موقت، کیفیت اتصالها، فاصله تیرها و وضعیت بال فوقانی کنترل شود. جابهجایی تیر یا تغییر مقطع برای رفع تداخل معماری و تأسیساتی بدون تأیید سازهای مجاز نیست.
- نصب برشگیرها: برشگیرها با نوع و آرایش درجشده در نقشه اجرا میشوند. آمادهسازی سطح، روش اتصال، دسترسی مناسب و سلامت تجهیزات بر کیفیت کار اثر دارند. کنترل نصب باید پیش از پوشیدهشدن برشگیرها با آرماتور و بتن انجام گیرد.
- قالببندی و اجرای تکیهگاهها: قالب زیر دال تراز، پایدار و آببند میشود. لبه سقف، اطراف ستونها و محل اتصال قالب به تیرها از نظر خروج شیره بتن و تغییرشکل بررسی میشوند. شمعها نیز باید روی بستری قرار گیرند که توان انتقال بار را داشته باشد.
- اجرای شبکه آرماتور: شبکه اصلی و میلگردهای تقویتی مطابق نقشه بسته میشوند. اسپیسرها و خرکها باید پوشش بتن و تراز میلگرد را حفظ کنند. قرارگرفتن آرماتور روی قالب یا برش خودسرانه آن برای عبور لوله، ارتفاع مؤثر و رفتار دال را تغییر میدهد.
- هماهنگی بازشوها و تأسیسات: بازشوها، غلافها، کفخوابها و مسیرهای مجاز پیش از بتنریزی مشخص و تثبیت میشوند. عبور تأسیسات نباید به حذف برشگیر، قطع آرماتور یا سوراخکردن تیر منجر شود. بازشوهای بزرگ یا نزدیک اعضای اصلی باید با طراح سازه هماهنگ شوند.
- بازبینی پیش از بتنریزی: پاکیزگی قالب، تراز دال، پایداری شمعها، موقعیت برشگیرها، پوشش آرماتور، تقویت بازشوها و مهار لبهها کنترل میشود. این بازبینی اهمیت زیادی دارد، زیرا بسیاری از اجزا پس از بتنریزی قابل مشاهده یا اصلاح نیستند.
- بتنریزی و تراکم: بتن باید با توالی کنترلشده پخش شود تا انباشت موضعی و بارگذاری نامتوازن روی تیرها و قالب رخ ندهد. تراکم بتن در اطراف برشگیرها، میلگردها و لبهها ضروری است. ویبره نیز نباید باعث جابهجایی شبکه آرماتور، آسیب قالب یا جداشدگی بتن شود. محل توقف احتمالی بتنریزی نیز باید از قبل در روش اجرایی تعیین شده باشد.
- پرداخت و عملآوری: پس از تنظیم سطح، برنامه عملآوری متناسب با شرایط محیطی و مشخصات بتن اجرا میشود. از دسترفتن زودهنگام رطوبت، رفتوآمد یا بارگذاری پیش از موعد میتواند کیفیت سطح، مقاومت و کنترل ترک را مختل کند.
- قالببرداری و جمعآوری شمعها: زمان و ترتیب بازکردن قالب براساس وضعیت بتن، دهانه، شرایط بارگذاری و دستور اجرایی تعیین میشود. یک زمان ثابت برای تمام پروژهها معتبر نیست و برداشتن زودهنگام یا نامنظم تکیهگاهها ممکن است خیز و تنش ناخواسته ایجاد کند.
کنترل کیفیت نباید به مشاهده ظاهر سقف پس از بتنریزی محدود شود. ثبت مغایرتها، تأیید هر مرحله پیش از پوشاندن اجزا و جلوگیری از انبارکردن نامنظم مصالح روی سقف، احتمال خطاهای پرهزینه را کاهش میدهد.
مزایای سقف کامپوزیت چیست؟
- عملکرد مشترک فولاد و بتن: اتصال برشی مناسب اجازه میدهد تیر و دال مطابق طرح بهصورت یک مقطع مرکب در تحمل بار مشارکت کنند.
- استفاده مؤثرتر از ظرفیت مصالح: قرارگیری بتن در بخش فشاری و فولاد در بخش کششی میتواند بهرهگیری مناسبی از ویژگیهای مکانیکی این دو ماده ایجاد کند.
- هماهنگی با اسکلت فولادی: تیرهای سقف بخشی از شبکه باربر سازه هستند و اتصال دال به آنها مسیر منسجمی برای انتقال بار فراهم میآورد.
- ایجاد دال یکپارچه: بتن درجا سطح پیوستهای برای کف میسازد و در توزیع بار میان تیرهای پشتیبان نقش دارد.
- سابقه و شناخت اجرایی مناسب: این روش برای بسیاری از مجریان سازه فولادی شناختهشده است؛ هرچند تجربه قبلی جایگزین نقشه دقیق و کنترل کیفیت نمیشود.
- امکان تطبیق با پروژه: فاصله تیرها، مقاطع، ضخامت دال و آرایش آرماتور را میتوان براساس بارگذاری و معماری طراحی کرد.
هیچیک از این مزایا مطلق نیست. برای مثال، رفتار مرکب بدون اتصال برشی معتبر به دست نمیآید و اقتصادیبودن سیستم نیز به دهانه، وزن سقف، قالببندی، برنامه زمانی، شرایط بازار و توان اجرایی پروژه وابسته است.
معایب و محدودیتهای سقف کامپوزیت
- نیاز به قالببندی در نوع سنتی: ساخت، آببندی، پایدارسازی و جمعآوری قالب به مصالح، نیروی انسانی و زمان نیاز دارد.
- تعدد عملیات کارگاهی: تیرریزی، نصب برشگیر، قالببندی، آرماتوربندی، هماهنگی تأسیسات و بتنریزی باید با توالی مشخص انجام شوند.
- حساسیت به کیفیت برشگیر: نقص در محل، تعداد یا اتصال برشگیر میتواند رفتار مرکب را کاهش دهد و پس از بتنریزی بهسادگی قابل اصلاح نیست.
- وابستگی به اجرای بتن: تراکم ناکافی، جداشدگی، عملآوری نامناسب یا ترکهای کنترلنشده بر عملکرد و دوام دال اثر میگذارند.
- لزوم کنترل خیز و ارتعاش: تأمین مقاومت بهتنهایی برای تأیید کف کافی نیست. سختی تیرها، دهانه، جرم، کاربری و بارهای متحرک بر تغییرشکل و احساس لرزش اثر دارند.
- محدودیت عبور تأسیسات: شبکه تیرریزی ممکن است مسیر کانالها و لولهها را محدود کند. سوراخکردن تیر یا ایجاد بازشو در دال بدون بررسی سازهای راهحل قابل قبولی نیست.
- وابستگی برنامه اجرا به بتن: قالببرداری، بارگذاری و ادامه بعضی فعالیتها به وضعیت واقعی بتن و برنامه عملآوری بستگی دارد.
- اهمیت بارهای مرحله ساخت: پیش از سختشدن بتن، ظرفیت کامل مقطع مرکب در دسترس نیست و تیرها و قالب باید بارهای اجرایی را تحمل کنند.
تفاوت سقف کامپوزیت و عرشه فولادی چیست؟
در این مقایسه، منظور از سقف کامپوزیت، نوع سنتی رایج است. عرشه فولادی نیز میتواند رفتار مرکب داشته باشد، اما روش قالببندی و اجرای دال در آن تفاوت دارد.
| معیار | کامپوزیت سنتی | عرشه فولادی |
|---|---|---|
| نوع قالب | قالب موقت زیر دال | ورق فولادی کنگرهدار بهعنوان قالب ماندگار |
| استفاده از ورق فولادی | جزء متعارف سیستم نیست | جزء اصلی روش اجراست |
| قالببرداری | پس از احراز شرایط لازم انجام میشود | ورق باقی میماند؛ تکیهگاه موقت احتمالی تابع طراحی است |
| سرعت اجرا | به چرخه ساخت و جمعآوری قالب وابسته است | در شرایط مناسب میتواند چرخه کوتاهتری داشته باشد |
| حجم عملیات کارگاهی | قالببندی سنتی و هماهنگی نیروی بیشتری میطلبد | بخشی از عملیات قالب با نصب ورق جایگزین میشود |
| نحوه اجرای دال | بتن روی قالب موقت و آرماتورهای طراحیشده ریخته میشود | بتن روی ورق کنگرهدار و آرماتورهای لازم اجرا میشود |
| بازشو و تأسیسات | تابع آرایش تیرها، دال و قالب است | فرم ورق و تقویت لبه بازشو نیز باید کنترل شود |
| عملکرد مرکب | با اتصال تیر و دال از طریق برشگیر شکل میگیرد | امکان عملکرد مرکب تیر و دال وجود دارد؛ نقش ورق تابع طراحی است |
عرشه فولادی در همه پروژهها الزاماً سریعتر یا مناسبتر نیست. هندسه پلان، امکان حمل و نصب ورق، تعداد بازشوها، الزامات حریق و صوت، دسترسی به مصالح و تجربه پیمانکار باید در مقایسه لحاظ شوند.

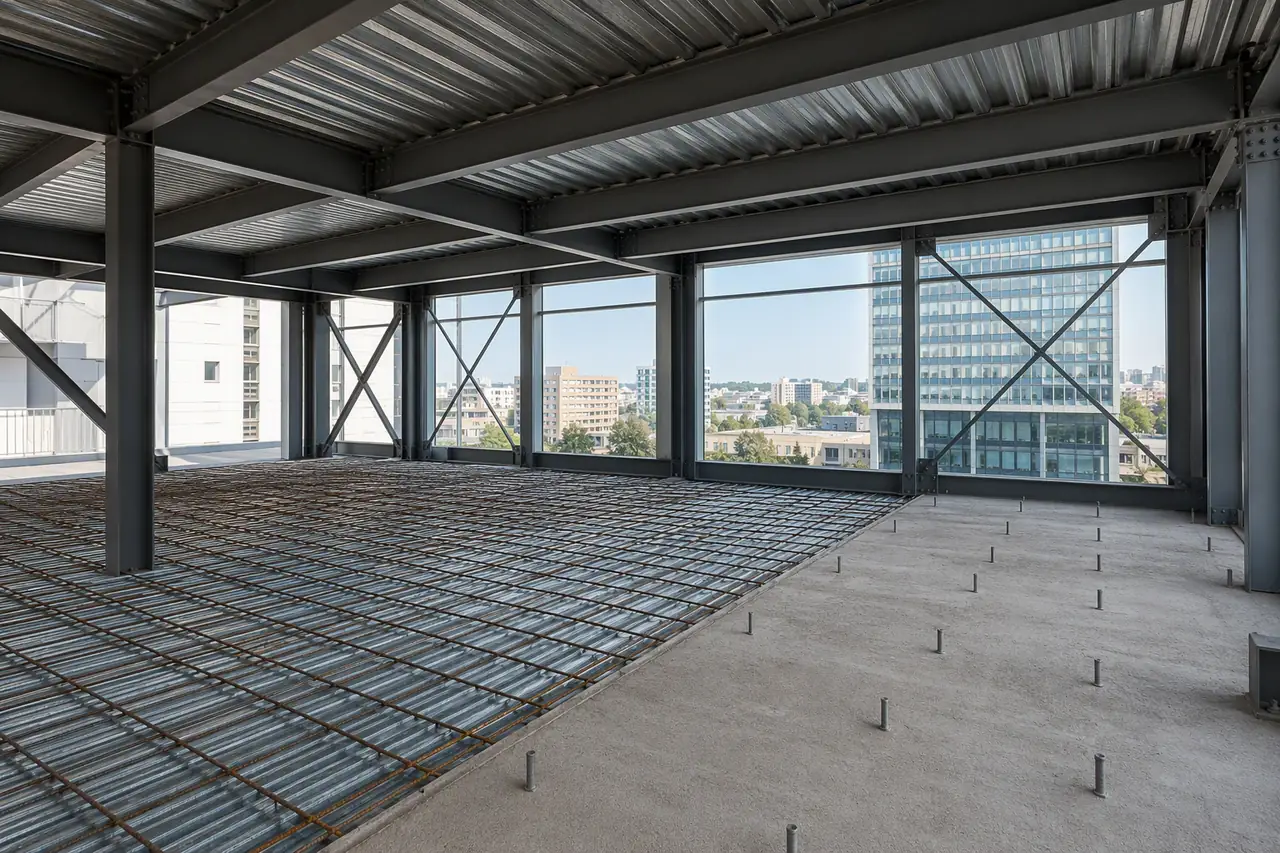

سقف کامپوزیت برای چه ساختمانهایی مناسب است؟
این سیستم بیشترین هماهنگی را با ساختمانهای دارای اسکلت فولادی دارد، زیرا تیرهای فولادی بستر لازم برای اتصال دال مرکب را فراهم میکنند. بااینحال، فولادیبودن اسکلت بهتنهایی برای انتخاب این سقف کافی نیست.
- ساختمانهای مسکونی: کنترل ارتعاش، انتقال صدا، مسیر تأسیسات، ضخامت کفسازی و محدودیت ارتفاع طبقه اهمیت دارد.
- ساختمانهای اداری: انعطافپذیری پلان، مسیر کانالهای تهویه، عملکرد کف در برابر حرکت کاربران و تغییرات احتمالی چیدمان باید بررسی شود.
- ساختمانهای تجاری: بارهای بهرهبرداری، تجهیزات، نواحی پرتردد و بازشوهای تأسیساتی میتوانند بر تیرریزی و دال اثر بگذارند.
- ساختمانهای چندطبقه: چرخه گردش قالب، ترتیب بتنریزی طبقات، بارگذاری سقفهای پایین و زمان جمعآوری تکیهگاهها در برنامه اجرا مؤثر است.
دهانه، شبکه ستونها، بارهای ثابت و متغیر، محدودیت ارتفاع سازهای، معماری، الزامات حریق و صوت، مسیر تأسیسات، دسترسی کارگاه و هزینه کل باید همزمان ارزیابی شوند. ممکن است این سیستم برای بخشی از یک پروژه مناسب باشد، اما در بخشی با دهانه یا نیاز تأسیساتی متفاوت، گزینه دیگری نتیجه بهتری بدهد.
در طراحی و اجرای سقف کامپوزیت چه مواردی باید کنترل شود؟
- فاصله تیرها: بر دهانه مؤثر دال، وزن فولاد، قالببندی و آزادی عبور تأسیسات اثر دارد و باید از ارزیابی کل سیستم حاصل شود.
- مقطع تیر: مقاومت، خیز، پایداری در مرحله ساخت، نوع اتصال و امکان نصب برشگیر در انتخاب مقطع نقش دارند.
- نوع و تعداد برشگیر: ظرفیت، آرایش، فاصله و محدودیتهای نصب باید در نقشه مشخص و پیش از بتنریزی کنترل شوند.
- ضخامت دال: ضخامت سقف کامپوزیت عدد ثابت عمومی ندارد و به دهانه دال، فاصله تیرها، بارگذاری، مقاومت، تغییرشکل، آرماتور و الزامات پروژه وابسته است.
- آرماتورگذاری: قطر، فاصله، طول مهاری، وصله، پوشش بتن و تقویت اطراف بازشوها و تکیهگاهها باید با نقشه مطابقت داشته باشد.
- کیفیت بتن: مشخصات بتن، قابلیت اجرای مناسب، تراکم، کنترل کیفیت و عملآوری باید بهصورت یک زنجیره پیوسته مدیریت شوند.
- قالب و شمعبندی: ظرفیت، تراز، پایداری و مسیر انتقال بار قالب باید برای شرایط واقعی بتنریزی کافی باشد.
- خیز: تغییرشکل تیر در مراحل ساخت و بهرهبرداری و اثر آن بر کفسازی، نما، دیوارها و تأسیسات باید بررسی شود.
- ارتعاش: جرم، سختی، میرایی، دهانه و کاربری در پاسخ دینامیکی کف نقش دارند؛ افزایش مقاومت بهتنهایی مشکل ارتعاش را حل نمیکند.
- بازشوهای تأسیساتی: ابعاد و محل بازشو باید پیش از اجرا هماهنگ شود. ایجاد بازشوی جدید ممکن است به تقویت یا بازطراحی نیاز داشته باشد.
- عملآوری و بارگذاری: زمان رفتوآمد، انبار مصالح، دیوارچینی و جمعآوری تکیهگاهها باید با وضعیت بتن و برنامه سازه هماهنگ باشد.
- الزامات حریق، صوت و جزئیات معماری: حفاظت موردنیاز اعضای فولادی، ساختار لایههای کف و سقف کاذب و جزئیات پیرامونی باید متناسب با الزامات همان پروژه تعیین شوند.
خطاهایی که باید پیش از بتنریزی برطرف شوند
برشگیر جامانده یا آسیبدیده، شبکه آرماتور افتاده روی قالب، پوشش ناکافی، بازشوی هماهنگنشده، قالب ناپایدار، درزهای باز، تجمع ضایعات و تداخل لولهها با اعضای سازهای باید پیش از بتنریزی شناسایی و اصلاح شوند. پوشاندن مغایرت با بتن، ایراد را رفع نمیکند و فقط دسترسی به آن را از بین میبرد.
مرز مسئولیت طراح، سازنده اسکلت، مجری سقف، پیمانکار تأسیسات و ناظر نیز باید روشن باشد. هر تغییر نسبت به دیتیل مصوب لازم است پیش از اجرا بررسی و ثبت شود؛ بهویژه اگر بر تیر، برشگیر، ضخامت دال، آرماتور یا بازشو اثر بگذارد.
سقف کامپوزیت بهتر است یا سایر سیستمهای سقف؟
هیچ سیستم سقفی برای تمام ساختمانها بهترین گزینه نیست. مقایسه زمانی معتبر است که گزینهها براساس معیارهای یکسان، مانند وزن، دهانه، سرعت، ارتفاع سازهای، قالببندی، دسترسی به مصالح، تأسیسات، حریق، خیز، ارتعاش و هزینه کل اجرا ارزیابی شوند.
مقایسه با تیرچه بلوک
تیرچه بلوک از نظر اجزا، مسیر اجرا و بستر سازهای با سقف مرکب تفاوت دارد. نوع اسکلت، کیفیت ساخت تیرچه، وزن اجزای پرکننده، نیاز به شمعبندی، دهانه و محدودیت بازشو در انتخاب مؤثرند. جزئیات این روش در راهنمای سقف تیرچه بلوک آمده است.
مقایسه با دال بتنی
دالهای بتنی ممکن است همراه تیر، بهصورت تخت یا با آرایشهای دیگر اجرا شوند. مقایسه آنها با سقف کامپوزیت باید کل سیستم باربر، قالب، شبکه ستونها، ارتفاع سازهای و روش اجرای ساختمان را در بر گیرد، نه فقط مقدار بتن یا فولاد سقف. مقاله سقف بتنی و انواع آن گزینههای این خانواده را معرفی میکند.
مقایسه با دالهای مجوف و سقف اینتل دک
دالهای مجوف با ایجاد فضاهای خالی کنترلشده در بخشهایی از دال، رویکرد متفاوتی برای مدیریت وزن و رفتار سقف دارند و معمولاً در بستر سازه بتنی ارزیابی میشوند. دهانه، شبکه ستونها، کنترل پانچ، قالببندی، بازشوها و توان اجرایی در انتخاب آنها اهمیت دارد. برای شناخت این خانواده میتوانید راهنمای دال مجوف چیست را بخوانید.
سقف اینتل دک نیز گزینهای مستقل است و باید براساس اطلاعات واقعی پروژه با سیستم کامپوزیت مقایسه شود. تفاوت بستر سازهای، مسیر انتقال بار، روش اجرا و الزامات طراحی اجازه نمیدهد فقط با یک شاخص مانند ضخامت یا سرعت، نتیجه قطعی صادر شود..
برای غربال اولیه، ابتدا باید دهانهها، شبکه ستونها و کاربری مشخص شوند؛ سپس محدودیت ارتفاع، بارگذاری، بازشوها، سرعت مورد انتظار و منابع اجرایی هر گزینه مقایسه شود. راهنمای انواع سقف ساختمان نیز دید کلیتری از سیستمهای رایج ارائه میدهد.
جمعبندی
سقف کامپوزیت یکی از سیستمهای شناختهشده در ساختمانهای فولادی است که با اتصال مناسب دال بتنی به تیر فولادی، امکان عملکرد مشترک این دو مصالح را فراهم میکند. تیرها، دال، برشگیر، آرماتور و قالب هرکدام نقش مشخصی در انتقال بار و کیفیت نهایی دارند. نوع سنتی به قالببندی و برنامه کنترلشده برای عملآوری و قالببرداری نیاز دارد، درحالیکه عرشه فولادی از ورق ماندگار و روش اجرایی متفاوتی بهره میبرد. انتخاب این سقف نباید فقط براساس سابقه استفاده یا یک مزیت منفرد انجام شود. دهانه، بارگذاری، شبکه ستونها، معماری، تأسیسات، سرعت اجرا، هزینه کل، خیز، ارتعاش و توان پیمانکار باید همزمان بررسی شوند. ضخامت دال، فاصله تیرها و تعداد برشگیر نیز مقادیر ثابت و عمومی نیستند و باید از طراحی سازه همان پروژه به دست آیند.
