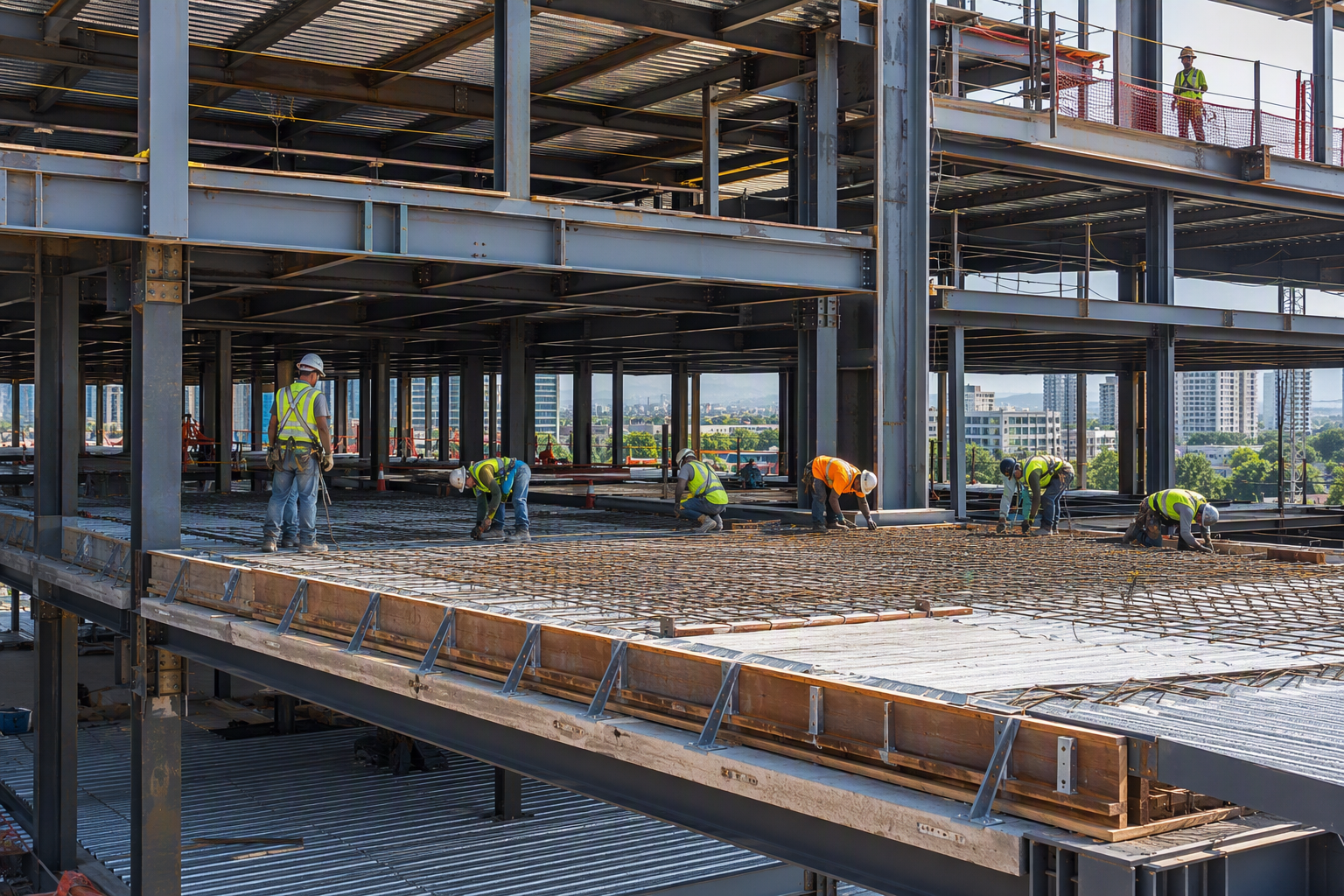

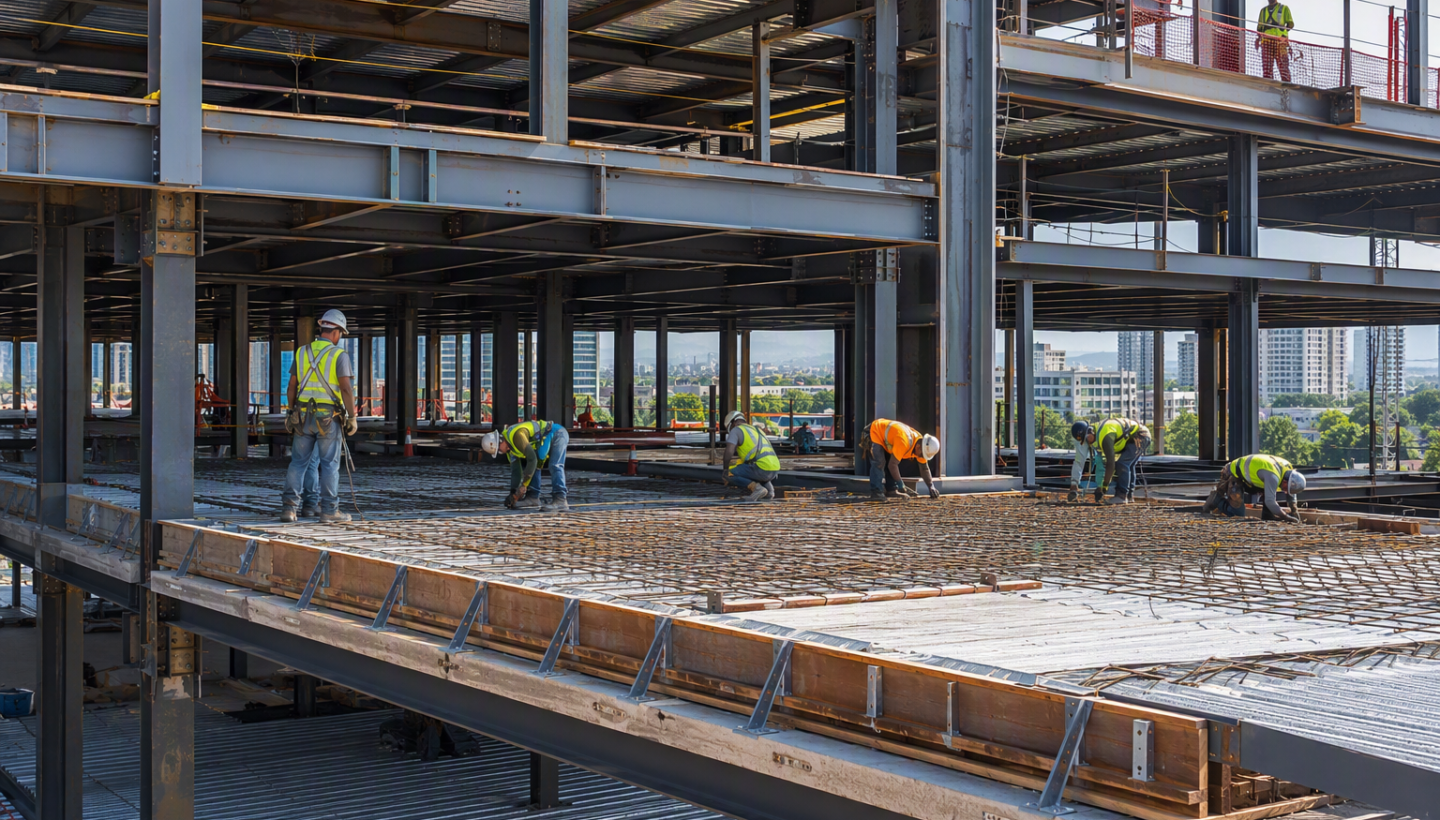

سقف سازه فلزی یک سیستم واحد و مشخص نیست؛ این اصطلاح به سقفی اشاره دارد که روی تیرها و ستونهای اسکلت فولادی اجرا میشود. بسته به طراحی پروژه، این سقف میتواند از نوع کامپوزیت متعارف، عرشه فولادی، تیرچه کرومیت، تیرچه بلوک، دال بتنآرمه، پیشساخته یا مجوف باشد.
بهترین گزینه نیز صرفاً با مقایسه قیمت یک مترمربع یا سرعت اسمی اجرا مشخص نمیشود. دهانهها، بارگذاری، شبکه تیرریزی، ارتفاع مفید طبقه، معماری، مسیر تأسیسات، امکانات کارگاه و توان گروه اجرایی باید همزمان بررسی شوند. انتخاب نادرست ممکن است به افزایش وزن، سنگینترشدن تیرها، پیچیدگی اتصالات، کاهش ارتفاع مفید یا دوبارهکاری در زمان اجرا منجر شود.
در این راهنما ابتدا ساختار و انواع سقفهای قابل اجرا روی اسکلت فولادی را توضیح میدهیم؛ سپس آنها را از نظر کاربرد، محدودیت و کنترلهای اجرایی مقایسه میکنیم تا مسیر تصمیمگیری برای طراح، مجری و کارفرما روشنتر شود.
منظور از سقف سازه فلزی چیست؟
سقف سازه فلزی یا سقف اسکلت فلزی، سطح باربر طبقهای است که بارهای خود، اجزای معماری، تأسیسات، افراد و تجهیزات را دریافت میکند و آنها را به تیرهای فرعی، تیرهای اصلی و ستونهای فولادی میرساند. این نام به معنای تمامفلزیبودن سقف نیست؛ در بسیاری از سیستمها، بتن، میلگرد، ورق فولادی، تیرچه و اجزای پرکننده در کنار یکدیگر کار میکنند.
سقف باربر با پوشش نهایی بام یا لایههای کف تفاوت دارد. کفسازی، شیببندی، عایق رطوبتی و حرارتی، پوشش نهایی، سقف کاذب و جزئیات صوتی اجزای تکمیلیاند و باید متناسب با کاربری ساختمان طراحی شوند. بنابراین انتخاب نوع سقف، نیاز به طراحی این لایهها را از بین نمیبرد.
در بسیاری از ساختمانها، سقف علاوه بر تحمل بارهای قائم، در انتقال نیروهای افقی میان اجزای سازه نیز نقش دارد. به همین دلیل، عوضکردن سیستم سقف پس از پایان طراحی میتواند جرم، سختی، مسیر انتقال نیرو، ابعاد تیرها، اتصالات و حتی نیروهای وارد بر پی را تغییر دهد. چنین تغییری باید همراه با بازبینی محاسبات و نقشهها انجام شود.
اجزای مؤثر در عملکرد سقف روی اسکلت فولادی
ترکیب دقیق اجزا در هر روش متفاوت است، اما عملکرد ایمن و قابلقبول سقف معمولاً به هماهنگی بخشهای زیر وابسته خواهد بود:
- تیرهای اصلی و فرعی که بار سقف را دریافت و به ستونها منتقل میکنند.
- عضو باربر سقف مانند دال بتنی، تیرچه، ورق عرشه یا قطعه پیشساخته.
- میلگردهای اصلی، افت و حرارت، توزیعی و تقویتهای موضعی مطابق نقشه سازه.
- برشگیرها یا سایر اجزای اتصال، اگر مشارکت دال بتنی و تیر فولادی در طراحی منظور شده باشد.
- قالب موقت یا ماندگار، شمعها و مهارهایی که پایداری مرحله ساخت را تأمین میکنند.
- جزئیات لبهها، کنسولها، چاله آسانسور، راهپله و بازشوهای معماری و تأسیساتی.
- کفسازی، عایقهای صوتی و حرارتی، سقف کاذب و پوشش محافظ اعضای فولادی در برابر حریق.
صرف تماس بتن با تیر فولادی به معنای عملکرد مرکب نیست. اگر قرار باشد دال و تیر بهصورت مشترک باربری کنند، انتقال نیروی برشی میان آنها باید در طراحی دیده شود. نوع، تعداد، آرایش و روش نصب اتصالدهندهها تابع محاسبات و جزئیات همان پروژه است و نمیتوان نسخهای ثابت برای همه ساختمانها ارائه کرد.
انواع سقف قابل اجرا روی سازه فلزی
سقف کامپوزیت متعارف
در سقف کامپوزیت متعارف، دال بتنآرمه روی تیرهای فولادی اجرا میشود. در صورتی که رفتار مرکب در محاسبات منظور شده باشد، برشگیرها وظیفه انتقال نیرو میان دال و تیر را بر عهده دارند. این روش معمولاً به قالببندی، آرماتورگذاری و بتنریزی در محل نیاز دارد.
امکان ایجاد سطح یکپارچه و سازگاری با پلانهای مختلف از مزایای این روش است. در مقابل، کیفیت نهایی به پایداری قالب، نصب صحیح برشگیرها، آرایش آرماتورها، کنترل تراز و توالی بتنریزی وابسته خواهد بود. زمان لازم برای عملآوری بتن و برداشتن قالب یا شمع نیز باید در برنامه اجرایی دیده شود.
این سقف را نباید فقط بر اساس وضعیت نهایی ارزیابی کرد. پیش از سختشدن بتن، قالب، تیرها و مهارهای موقت باید وزن بتن تازه، عوامل اجرایی و تجهیزات را تحمل کنند. طراحی و کنترل مرحله ساخت بهاندازه عملکرد سقف تکمیلشده اهمیت دارد.
سقف عرشه فولادی
در سقف عرشه فولادی، ورقهای فولادی شکلدادهشده روی تیرها قرار میگیرند و معمولاً قالب ماندگار بتن را تشکیل میدهند. پس از تثبیت ورقها، اتصالهای مورد نیاز، آرماتورها و بتن مطابق نقشه اجرا میشوند. کاهش قالببندی سنتی و فراهمشدن سطح کار از دلایل استفاده از این روش در ساختمانهای فولادی است.
سرعت بالقوه عرشه فولادی تنها زمانی به مزیت واقعی تبدیل میشود که نقشههای شاپ، سفارش ورق، حمل، چیدمان، مهار لبهها، بازشوها و برنامه بتنریزی از قبل هماهنگ شده باشند. برش بیضابطه ورق، تثبیت ناکافی صفحات یا انباشت بتن در یک نقطه میتواند کیفیت و ایمنی مرحله اجرا را مختل کند.
نقش سازهای ورق، نحوه اتصال آن و نیاز به برشگیر باید دقیقاً بر اساس سیستم طراحیشده مشخص شود. هر سقفی که ورق عرشه در آن به کار رفته الزاماً از نظر رفتار نهایی با پروژهای دیگر یکسان نیست. جزئیات بیشتر در راهنمای سقف عرشه فولادی ارائه شده است.
سقف تیرچه کرومیت
تیرچه کرومیت یک تیرچه فولادی با جان باز است که همراه با اجزای پرکننده، آرماتورهای تکمیلی و بتن رویه به کار میرود. کیفیت ساخت تیرچه، وضعیت جوشها، طول دهانه، نحوه تکیهگاه و بارهای مرحله اجرا در عملکرد آن مؤثرند.
حذف شمعبندی گاهی بهعنوان ویژگی عمومی سقف کرومیت معرفی میشود، اما نیاز یا عدم نیاز به شمع باید در طراحی و با توجه به شرایط واقعی اجرا تعیین شود. تیرچهای که برای تحمل بارهای ساخت طراحی یا بهدرستی مهار نشده است، نباید صرفاً بر پایه تجربه پروژهای دیگر بدون شمع اجرا شود.
پیش از بتنریزی باید فاصله تیرچهها، طول و وضعیت تکیهگاه، پایداری جانبی، سلامت جوشها، تقویتهای موضعی و استقرار اجزای پرکننده بررسی شود. کیفیت نامناسب تیرچه یا تغییر خودسرانه جزئیات را نمیتوان با بتنریزی جبران کرد.
سقف تیرچه بلوک
سقف تیرچه بلوک را میتوان در بعضی سازههای فولادی اجرا کرد، مشروط بر اینکه تکیهگاه تیرچهها، اتصال به تیرهای فولادی و جزئیات پیرامونی در طراحی حل شده باشند. این سقف از تیرچهها، اجزای پرکننده، میلگردهای تکمیلی و بتن رویه تشکیل میشود. بلوک معمولاً نقش اصلی باربری ندارد و جایگزین اجزای سازهای نیست.
شناختهشدهبودن روش اجرا برای بسیاری از عوامل کارگاه یک مزیت عملی محسوب میشود، اما متعارفبودن سیستم به معنای بینیازی از کنترل نیست. شمعبندی، پایداری تیرچهها، کلافها، تقویت اطراف بازشو، نحوه نشیمن روی تیر فولادی و مسیر لولهها باید پیش از بتنریزی مشخص شوند.
عبور لوله از داخل تیرچه، حذف میلگرد یا شکستن اجزای سقف برای ایجاد بازشوی پیشبینینشده میتواند مسیر انتقال بار را مختل کند. راهنمای اجرا و کنترل کیفیت سقف تیرچه بلوک این موارد را با تمرکز بیشتری بررسی میکند.
دال بتنآرمه درجا
دال توپر بتنآرمه میتواند با رفتار یکطرفه یا دوطرفه و جزئیات متناسب روی اسکلت فولادی طراحی شود. سطح زیرین یکپارچه، حذف اجزای پرکننده و امکان پاسخگویی به بعضی پلانهای نامنظم از ویژگیهای این روش است.
در مقابل، وزن دال، حجم قالببندی و شمعبندی، مقدار آرماتور و کنترل تغییرشکل باید در مقایسه لحاظ شوند. ضخامت دال یا میزان میلگرد را نمیتوان با الگوبرداری مستقیم از ساختمانی دیگر تعیین کرد؛ زیرا دهانه، تکیهگاه، بازشو، کنسول، بارگذاری و معیارهای بهرهبرداری هر پروژه متفاوتاند.
سقفهای پیشساخته و نیمهپیشساخته
در این سیستمها، بخشی از فرایند تولید از کارگاه ساختمان به محل ساخت قطعات منتقل میشود. این رویکرد میتواند قالببندی یا عملیات تر در محل را کاهش دهد و نصب را منظمتر کند، اما نتیجه به ظرفیت تولید، حمل، جرثقیل، فضای دپو و دسترسی کارگاه بستگی دارد.
تلرانس ساخت و نصب، درز میان قطعات، اتصال به تیرهای پیرامونی و نحوه ایجاد رفتار یکپارچه باید در مدارک سازه مشخص باشند. اگر قطعات با ابعاد واقعی اسکلت تطابق نداشته باشند یا فضای مانور تجهیزات محدود باشد، سرعت مورد انتظار جای خود را به اصلاح و توقف خواهد داد.
سقفهای مجوف
در سقف مجوف، بخشی از بتن ناحیهای که نقش سازهای کمتری دارد با قالب یا قطعه سبک جایگزین میشود. هدف میتواند کاهش وزن مرده یا ایجاد آرایشی مناسب برای پوشش دهانه باشد. عملکرد نهایی به هندسه سیستم، ضخامت دال، نواحی توپر، آرماتورگذاری و تثبیت قالبها وابسته است.
سقف مجوف نام یک روش واحد نیست. برای ارزیابی هر سیستم باید نقشههای محاسباتی، جزئیات اجرایی، امکان تأمین، الزامات نصب و تجربه گروه اجرا بررسی شود. مقایسه گستردهتر این گزینهها با سایر روشها در مطلب انواع سقف ساختمان در دسترس است.
طاق ضربی در ساختمانهای موجود
طاق ضربی با آجر و ملات میان تیرهای فولادی اجرا میشد و بیشتر در ساختمانهای قدیمی دیده میشود. این روش به دلیل وزن، دشواری کنترل یکپارچگی و محدودیتهای اجرایی، گزینه رایجی برای ساختمانهای جدید نیست.
تخریب، بازسازی یا تقویت طاق ضربی نیز نباید بدون ارزیابی انجام شود. وضعیت خوردگی تیرها، کیفیت مصالح، مسیر انتقال بار، تأسیسات پنهان و پایداری سقف هنگام عملیات باید بررسی شوند. برداشتن بخشی از طاق ممکن است شرایط بارگذاری یا مهار تیرهای مجاور را تغییر دهد.
مقایسه کاربردی انواع سقف سازه فلزی
| سیستم | ویژگی شاخص | محدودیت مهم | کنترل اجرایی تعیینکننده |
|---|---|---|---|
| کامپوزیت متعارف | امکان مشارکت دال و تیر با اتصال طراحیشده | قالببندی و وابستگی برنامه به عملیات تر | برشگیر، قالب، آرماتور و تراز |
| عرشه فولادی | استفاده از ورق بهعنوان قالب ماندگار | حساسیت لبهها، مهار ورق و بازشوها | نقشه شاپ، تثبیت ورق و توالی بتنریزی |
| تیرچه کرومیت | تیرچه فولادی جانباز | وابستگی زیاد به کیفیت ساخت تیرچه | جوش، تکیهگاه و پایداری مرحله اجرا |
| تیرچه بلوک | آشنایی بیشتر گروههای اجرایی با روش | نیاز به هماهنگی شمعها، بازشوها و تأسیسات | تیرچه، کلاف، شمع و بتن رویه |
| دال توپر درجا | سطح یکپارچه و انعطاف هندسی | وزن و قالببندی قابل توجه در برخی طرحها | خیز، شمعبندی و آرایش آرماتور |
| پیشساخته | کاهش بخشی از عملیات در محل | محدودیت حمل، دپو و تجهیزات نصب | تلرانس و اتصال قطعات |
| مجوف | امکان مدیریت وزن در طراحی مناسب | حساسیت به جایگذاری قالبها و نواحی توپر | تثبیت اجزا و کنترل آرماتورها |
این جدول برای غربال اولیه مفید است، نه انتخاب نهایی. دو پروژه با کاربری مشابه ممکن است به دلیل تفاوت دهانه، شبکه ستونها، ارتفاع طبقات، دسترسی کارگاه یا زنجیره تأمین به سیستمهای متفاوتی نیاز داشته باشند.

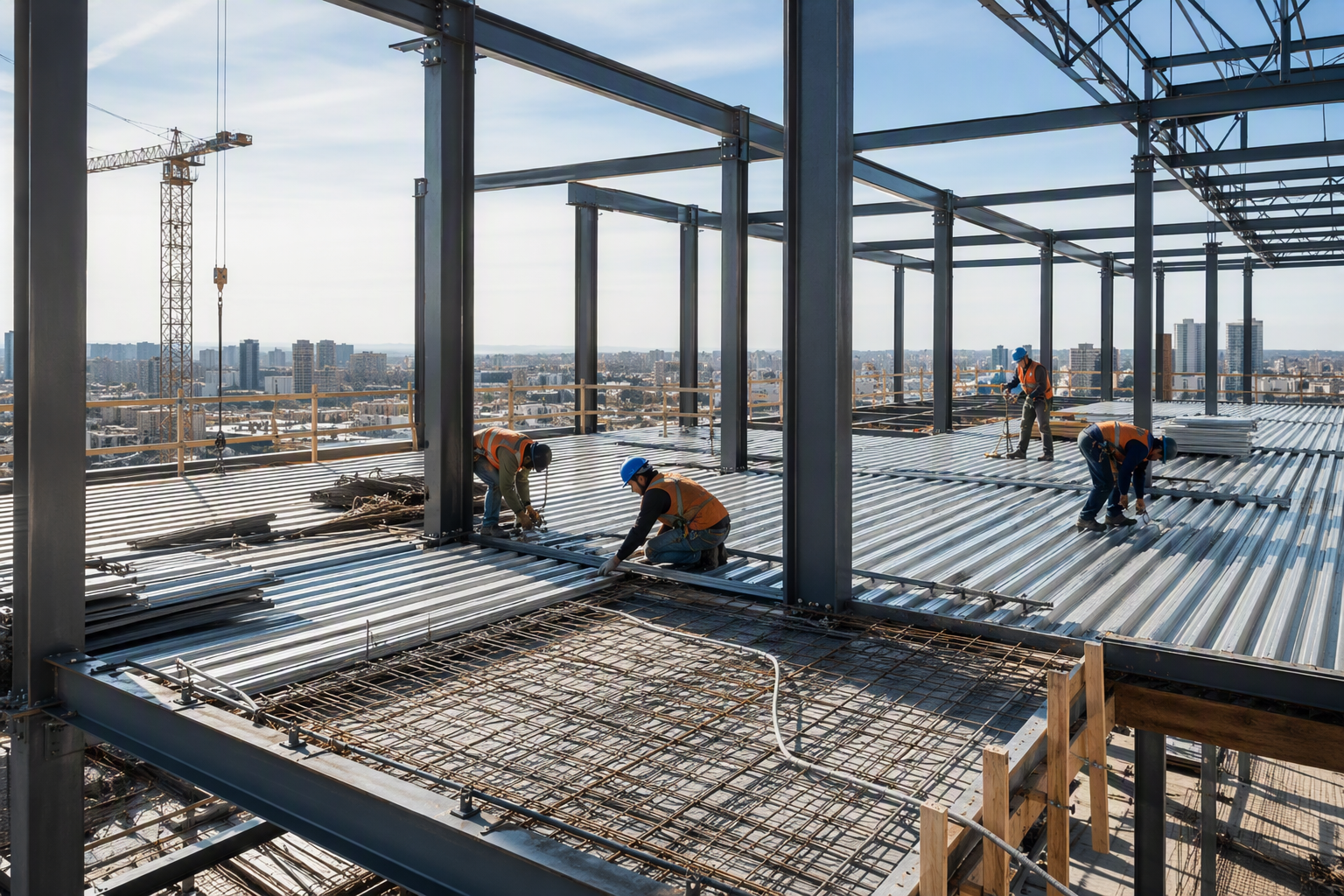

معیارهای انتخاب بهترین سقف برای اسکلت فلزی
دهانه و شبکه تیرریزی
فاصله ستونها، جهت انتقال بار، تعداد تیرهای فرعی، کنسولها و محل بازشوها نقطه شروع بررسیاند. انتخاب سقف جدا از شبکه تیرریزی ممکن است عمق سازه، تعداد اتصالات یا میزان مصرف فولاد را افزایش دهد. هر گزینه باید در قالب یک طرح کامل سازهای مقایسه شود، نه بهصورت یک لایه مستقل.
وزن کل سقف تکمیلشده
وزن مرده سقف بر تیرها، ستونها، اتصالات و پی اثر میگذارد، اما سبکتر بودن بهتنهایی نشانه برتری نیست. سختی، خیز، ارتعاش، عملکرد صوتی، حفاظت حریق و نیاز به لایههای تکمیلی نیز در کیفیت نهایی مؤثرند.
مقایسه باید وزن مجموعه کامل شامل عضو سازهای، بتن، کفسازی، سقف کاذب و اجزای ثابت را در نظر بگیرد. مقایسه وزن یک ورق با وزن یک سقف تکمیلشده، مبنای تصمیمگیری دقیقی نیست.
ارتفاع مفید طبقات
عمق تیرها، ضخامت سقف، کفسازی، کانالهای تأسیساتی و سقف کاذب همگی از ارتفاع قابل استفاده کم میکنند. برای ارزیابی درست باید مقطع کامل طبقه، از کف تمامشده تا پایینترین عضو یا تأسیسات، ترسیم شود.
سقفی با ضخامت ظاهری کمتر ممکن است به دلیل تیرهای آویز یا مسیر عمیق کانالها مزیت عملی نداشته باشد. در مقابل، هماهنگی مناسب سازه و تأسیسات گاهی بدون تغییر سیستم سقف، ارتفاع مفید بیشتری ایجاد میکند.
سرعت واقعی، نه سرعت اسمی
زمان اجرا فقط به نام سیستم وابسته نیست. آمادهبودن نقشهها، تأمین مصالح، دسترسی جرثقیل یا پمپ، مهارت گروه نصب، تعداد جبهههای کاری و امکان بتنریزی منظم بر برنامه اثر میگذارند. یک روش صنعتی در کارگاهی با نقشه ناقص یا تأمین ناپیوسته ممکن است از روشی متعارف و مدیریتشده کندتر پیش برود.
هماهنگی با معماری و تأسیسات
رایزرها، کانالها، کفخوابها، چالهها و بازشوهای تجهیزات باید پیش از ساخت قطعات یا بتنریزی تثبیت شوند. عبور تأسیسات نباید به بریدن خودسرانه میلگرد، تیرچه، ورق یا اتصال منجر شود.
در ساختمانهای دارای تأسیسات متراکم، سهولت هماهنگی میان نقشههای معماری، سازه، برق و مکانیک میتواند از اختلاف جزئی قیمت مصالح مهمتر باشد. اصلاح یک بازشوی فراموششده پس از بتنریزی معمولاً دشوارتر از حل آن در مرحله نقشه است.
خیز، لرزش و کیفیت بهرهبرداری
تأمین مقاومت بهتنهایی برای ارزیابی سقف کافی نیست. تغییرشکل محسوس، ارتعاش ناشی از حرکت افراد یا تجهیزات و ترکهای ناشی از جزئیات نامناسب میتوانند کیفیت بهرهبرداری را کاهش دهند. این موضوع در دهانههای بلندتر یا فضاهای حساس به لرزش اهمیت بیشتری پیدا میکند و باید در طراحی بررسی شود.
حریق و عملکرد صوتی
رفتار سقف در برابر حریق فقط به نوع دال وابسته نیست. پوشش محافظ تیرها و ستونهای فولادی، جزئیات اتصال، سقف کاذب و لایههای تکمیلی نیز اهمیت دارند. انتقال صدای کوبهای و هوابرد نیز به جرم، پیوستگی اجزا، کفسازی و عایقها مربوط است؛ بنابراین نام سیستم بهتنهایی عملکرد صوتی را مشخص نمیکند.
توان طراحی، تأمین و اجرا
انتخاب روشی که مدارک فنی آن کامل نیست یا گروه اجرایی تجربه کافی در آن ندارد، احتمال خطا و دوبارهکاری را افزایش میدهد. استفاده از سیستم جدید امکانپذیر است، اما مسئولیت تهیه نقشههای اجرایی، آموزش عوامل، بازرسی و تأیید مراحل باید پیش از شروع روشن شود.
سه سناریوی عملی برای غربال گزینهها
نمونههای زیر نسخه طراحی نیستند، اما نشان میدهند چگونه شرایط پروژه میتواند اولویتها را تغییر دهد:
- پروژه با زمانبندی فشرده: روشی با قالببندی کمتر ممکن است در فهرست اولیه قرار گیرد؛ بااینحال، دسترسی به ورق یا قطعات، آمادهبودن نقشههای شاپ و ظرفیت نصب باید پیش از انتخاب کنترل شود.
- ساختمان با محدودیت ارتفاع: مقایسه باید بر اساس مقطع کامل تیر، سقف، کانال و سقف کاذب انجام شود. انتخاب صرفاً بر مبنای ضخامت دال میتواند گمراهکننده باشد.
- پلان دارای بازشوهای متعدد: انعطاف جزئیات پیرامون بازشو، امکان هماهنگی تأسیسات و هزینه تقویت موضعی باید در کنار سرعت اجرا سنجیده شود.
در هر سه سناریو، گزینه مناسب پس از تحلیل سازه، جزئیات اجرایی و هزینه کل مشخص میشود. ویژگی مثبت یک سیستم زمانی ارزش دارد که پیشنیازهای استفاده از آن در پروژه فراهم باشد.
مسیر اصولی انتخاب، اجرا و تحویل سقف
- اطلاعات معماری، کاربری، بارگذاری، دهانهها، بازشوها و محدودیت ارتفاع گردآوری شود.
- سیستمهای ناسازگار با طرح اولیه، شرایط کارگاه یا امکانات تأمین کنار گذاشته شوند.
- هزینه و زمان کل گزینههای باقیمانده، شامل تیرها، اتصالات، قالب، حمل و تجهیزات، مقایسه شود.
- سیستم منتخب در محاسبات تثبیت و اثر آن بر تیرها، ستونها، اتصالات و پی کنترل شود.
- نقشههای اجرایی، لبهها، بازشوها، محل اتصالها و توالی عملیات میان همه رشتهها هماهنگ شوند.
- مصالح و قطعات ورودی از نظر انطباق با مشخصات و نقشههای پروژه بازبینی شوند.
- پایداری موقت، شمعبندی، مهار لبهها و مسیر ایمن تردد پیش از شروع عملیات کنترل شود.
- پیش از بتنریزی، قالب یا ورق، آرماتورها، اتصالها، تراز و پاکیزگی سطح تأیید شوند.
- بتنریزی با توالی کنترلشده انجام شود و از انباشت بتن یا بارگذاری نامتقارن جلوگیری شود.
- عملآوری، زمان برداشتن قالب یا شمع و نحوه رسیدگی به عیوب طبق مدارک پروژه پیش برود.
چکلیست پیش از بتنریزی سقف
- آخرین ویرایش نقشههای سازه، معماری و تأسیسات در محل اجرا موجود است.
- محورها، ترازها، جهت تیرریزی و ابعاد بازشوها با نقشه تطبیق دارند.
- تکیهگاه ورقها، تیرچهها یا قطعات پیشساخته کامل و پایدار است.
- شمعها و مهارهای موقت در محل تعیینشده قرار دارند و روی تکیهگاه مناسب مستقرند.
- برشگیرها و اتصالهای قابل مشاهده از نظر محل، تعداد و کیفیت اجرا کنترل شدهاند.
- میلگردهای اصلی، توزیعی و تقویتی، بهویژه اطراف بازشوها و لبهها، مطابق نقشهاند.
- فاصله و پوشش میلگردها با لقمه و نگهدارنده مناسب حفظ شده است.
- قالب لبهها و محلهای قطع بتن برای فشار و بارهای حین اجرا آمادهاند.
- بازشوهای تأسیساتی جانمایی شدهاند و هیچ عضو باربری بدون هماهنگی بریده نشده است.
- سطح از ضایعات، گل، آب جمعشده و مواد نامناسب پاک شده است.
- مسیر تردد، محل تجهیزات و توالی تخلیه بتن بدون آسیب به اجزای سقف تعیین شدهاند.
- روش عملآوری و حفاظت از بتن پس از پایان عملیات آماده است.

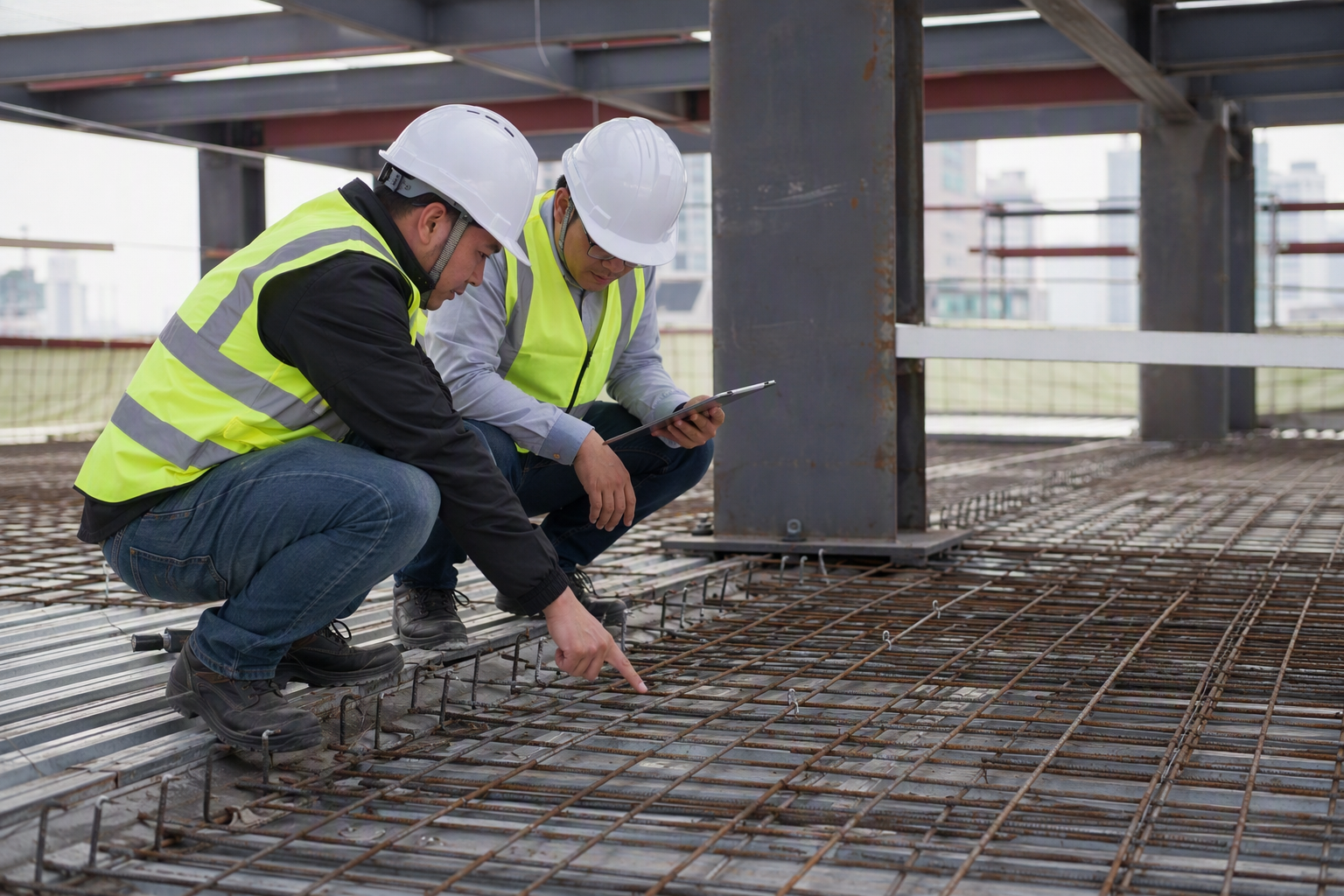

خطاهای اجرایی مهم و راه پیشگیری
تغییر سیستم بدون بازطراحی
جایگزینی عرشه فولادی، تیرچه یا دال با روشی دیگر میتواند وزن، سختی و مسیر انتقال نیرو را تغییر دهد. شباهت ظاهری دو سیستم یا تأیید شفاهی عوامل کارگاه جای نقشه اصلاحی و نظر طراح سازه را نمیگیرد.
ایجاد بازشوی پیشبینینشده
بازشوی جدید ممکن است میلگرد، ورق، تیرچه یا ناحیه انتقال نیرو را قطع کند. پیش از برش باید محل، ابعاد و اثر سازهای آن بررسی شود و در صورت نیاز، جزئیات تقویت ارائه شود. هماهنگی زودهنگام تأسیسات معمولاً سادهتر و کمریسکتر از اصلاح سقف تکمیلشده است.
انباشت مصالح روی سقف
قرار دادن پالت بلوک، دسته میلگرد یا تجهیزات در یک ناحیه، بار متمرکزی ایجاد میکند که با بار گسترده بهرهبرداری متفاوت است. ظرفیت سقف در مرحله ساخت ممکن است به شمعها، مهارها و مقاومت فعلی بتن وابسته باشد. محل دپو و زمان بارگذاری باید از قبل مشخص شود.
بیتوجهی به لبهها و نواحی خاص
اطراف چاله آسانسور، راهپله، رایزرها، کنسولها و لبههای آزاد معمولاً جزئیات متفاوتی دارند. قالب ناپایدار، قطع نامناسب ورق، نبود تقویت موضعی یا رهاشدن لبه بدون مهار میتواند به تغییرشکل، نشت بتن یا ضعف اجرایی منجر شود.
حذف بازرسی برای افزایش سرعت
بسیاری از اجزای سقف پس از بتنریزی پنهان میشوند و اصلاح آنها دشوار خواهد بود. ثبت وضعیت آرماتورها، اتصالها، بازشوها و قالب پیش از بتنریزی مانع پیشرفت نیست؛ بلکه بخشی از فرایند تحویل صحیح کار محسوب میشود.
هزینه سقف سازه فلزی به چه عواملی بستگی دارد؟
قیمت واحد یک سیستم بدون نقشه و مشخصات پروژه، تصویر دقیقی از هزینه نهایی ارائه نمیدهد. برای مقایسه اقتصادی باید عوامل زیر همزمان در نظر گرفته شوند:
- دهانهها، ضخامت سقف و آرایش تیرهای اصلی و فرعی.
- مقدار و نوع فولاد، میلگرد، بتن، ورق، تیرچه یا قالب.
- تعداد بازشوها، کنسولها، شکستهای پیرامونی و پیچیدگی پلان.
- قالببندی، شمعبندی، جرثقیل، پمپ و تجهیزات نصب.
- هزینه حمل، دپو و محدودیت دسترسی به کارگاه.
- تعداد مراحل بتنریزی، مدت اجرا و نیاز به نیروی متخصص.
- لایههای تکمیلی مرتبط با صدا، حریق، رطوبت و معماری.
- پرت مصالح، اصلاحات احتمالی، بازرسی و کنترل کیفیت.
مقایسه بهتر است در سطح کل سازه انجام شود. ممکن است سقفی در خرید اولیه ارزانتر باشد، اما به تیرهای سنگینتر، قالب بیشتر یا زمان طولانیتری نیاز پیدا کند. گزینهای با هزینه اولیه بالاتر نیز شاید بخشی از عملیات کارگاهی را کاهش دهد. نتیجه معتبر تنها پس از متره، بررسی نقشه و برنامهریزی اجرایی پروژه به دست میآید.
پرسشهایی که پیش از انتخاب نهایی باید پاسخ داده شوند
- کدام سیستمها با دهانهها، پلان و بارگذاری واقعی ساختمان سازگارند؟
- عمق کامل سازه و تأسیسات در هر گزینه چه اثری بر ارتفاع مفید دارد؟
- آیا مصالح، قطعات و تجهیزات لازم در زمان مورد نیاز قابل تأمیناند؟
- گروه اجرایی چه تجربه و امکاناتی برای اجرای روش مورد نظر دارد؟
- بازشوها و مسیرهای تأسیساتی در چه مرحلهای باید تثبیت شوند؟
- هزینه کل شامل تیرریزی، اتصالات، قالب، حمل و لایههای نهایی چقدر است؟
- کدام مراحل باید بهعنوان نقاط توقف و بازرسی در برنامه ثبت شوند؟
اگر یک سیستم فقط با عبارتهایی مانند سبکترین، سریعترین یا مناسب همه دهانهها معرفی شود، ارزیابی هنوز کامل نیست. مقایسه حرفهای باید محدودیتها، پیشنیازها و ریسکهای اجرایی هر گزینه را نیز روشن کند.
جمعبندی
سقف سازه فلزی نام یک روش واحد نیست. کامپوزیت متعارف، عرشه فولادی، تیرچه کرومیت، تیرچه بلوک، دال درجا و سیستمهای پیشساخته یا مجوف هرکدام منطق طراحی، الزامات اجرایی و محدودیتهای خاص خود را دارند.
برای انتخاب درست، چند گزینه سازگار را در سطح کل ساختمان مقایسه کنید؛ یعنی اثر سقف بر تیرریزی، اتصالات، ارتفاع، تأسیسات، زمان اجرا و هزینههای تکمیلی را همزمان بسنجید. جزئیات اتصال، بازشوها، مهارها و پایداری موقت نیز باید پیش از شروع کار تثبیت شوند، نه هنگام بتنریزی.
