دال تخت بتنی نوعی سقف بتنآرمه است که صفحه آن بدون تیرهای آویزدار داخلی متداول، مستقیماً بر ستونها تکیه میکند. این آرایش، زیر سقف را نسبتاً هموار نگه میدارد و میتواند تقسیمبندی معماری، عبور تأسیسات و اجرای سقف کاذب را سادهتر کند. در مقابل، تمرکز نیرو در محل اتصال دال به ستون، طراحی و اجرای این ناحیه را حساستر میسازد.
بنابراین پاسخ به پرسش «دال تخت بتنی چیست» فقط به حذف تیر محدود نمیشود. برای شناخت این سیستم باید مسیر انتقال بار، نوع تقویت اطراف ستون، خطر برش پانچ، کنترل خیز و کیفیت شمعبندی را نیز در نظر گرفت. دال تخت در بعضی پلانها راهکاری کارآمد است، اما انتخاب آن باید بر پایه هندسه، بارگذاری، محدودیت ارتفاع و توان اجرایی پروژه انجام شود.
بار در دال تخت چگونه منتقل میشود؟
وزن سقف، کفسازی، تیغهها، تأسیسات و بار بهرهبرداری ابتدا به صفحه دال وارد میشود. دال با رفتار خمشی در دو راستای اصلی، نیرو را میان ستونها توزیع میکند؛ سپس ستونها بار را به طبقات پایینتر و فونداسیون میرسانند. در سیستم تیر و دال، بخش عمده بار ابتدا به تیرها و پس از آن به ستونها انتقال مییابد.
رفتار نواحی نزدیک محور ستونها با میانه دهانه یکسان نیست. اطراف ستون، هم لنگرهای تکیهگاهی اهمیت دارند و هم تمرکز نیروی برشی؛ بنابراین آرماتورگذاری و جزئیات این محدوده به دقت بیشتری نیاز دارد. پلان نامنظم، اختلاف زیاد دهانهها، جابهجایی ستونها و بازشوهای بزرگ نیز توزیع نیرو را پیچیدهتر میکنند.
این سقف را نباید با دال روی زمین یا پی گسترده اشتباه گرفت. دال تخت عضوی معلق میان تکیهگاههاست؛ دال روی زمین بر بستر قرار میگیرد و پی گسترده، بار ساختمان را به خاک منتقل میکند.
انواع دال تخت و نقش کتیبه و سرستون
کاربرد اصطلاحات Flat Plate و Flat Slab در همه منابع و کارگاهها یکسان نیست. در یک تقسیمبندی رایج، دال با ضخامت یکنواخت و بدون کتیبه یا سرستون، Flat Plate نام دارد؛ عنوان Flat Slab نیز برای دالی به کار میرود که اطراف ستون آن تقویت موضعی شده است. در فارسی هر دو ممکن است «دال تخت» خوانده شوند؛ در نتیجه، نوع دقیق سیستم باید از نقشههای مصوب سازه مشخص شود.
دال با ضخامت یکنواخت
در این حالت، ضخامت صفحه اصلی ثابت است و دال مستقیماً به ستون متصل میشود. زیر سقف نظم بیشتری دارد و قالببندی سطح اصلی سادهتر است، اما کنترل خیز و ظرفیت اتصال در برابر برش پانچ ممکن است ضخامت و آرماتور مورد نیاز را تعیین کند.
دال دارای کتیبه
کتیبه یا Drop Panel بخش ضخیمتر دال در اطراف ستون است. افزایش عمق مؤثر در این محدوده میتواند رفتار خمشی و برشی اتصال را بهبود دهد. در عوض، سطح زیرین سقف کاملاً همتراز نمیماند و قالببندی موضعی پیچیدهتر میشود.
دال دارای سرستون
سرستون با پهنکردن بخش بالایی ستون، محدوده انتقال نیرو بین ستون و دال را گسترش میدهد. این جزء بر معماری، قالببندی و مسیر تأسیسات اثر میگذارد و گاهی همراه کتیبه به کار میرود. انتخاب هر ترکیب به محاسبات و محدودیتهای پروژه وابسته است.
اجزای سازهای و اجرایی دال تخت
- صفحه دال: عضو افقی بتنآرمه که بارهای سطحی را میان تکیهگاهها توزیع میکند.
- ستونها: تکیهگاههای مستقیم سقف که ابعاد، شکل، موقعیت و فاصله آنها بر رفتار دال اثر میگذارد.
- آرماتورهای خمشی: میلگردهای بالا و پایین که متناسب با نواحی لنگر مثبت و منفی قرار میگیرند.
- تقویت برشی: جزئیاتی که در صورت نیاز محاسباتی برای افزایش ظرفیت اتصال دال و ستون پیشبینی میشوند.
- کتیبه یا سرستون: اجزای اختیاری برای تقویت موضعی اطراف ستون.
- قالب، شمع و بازشمعگذاری: اجزای موقتی که وزن بتن تازه و بارهای اجرایی را تا رسیدن سازه به شرایط لازم تحمل میکنند.
دال تخت الزاماً سیستم مقاوم در برابر تمام بارهای جانبی ساختمان نیست. دیوار برشی، قاب یا ترکیبی از اعضای باربر جانبی باید در طرح کلی سازه تعریف شود. نحوه اتصال سقف به این اعضا و عملکرد دیافراگمی آن نیز بخشی از طراحی سازه است.

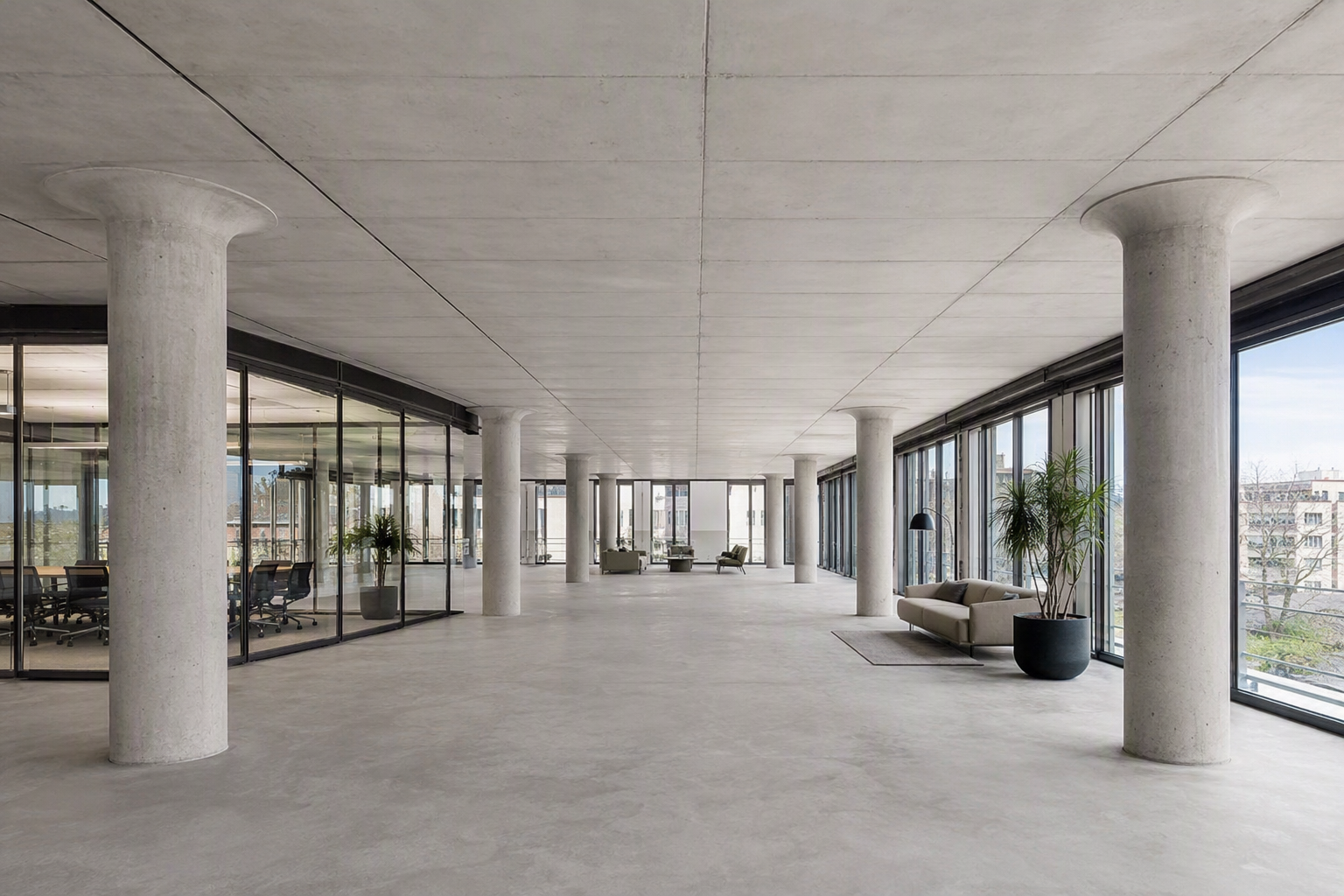

مزایای دال تخت در معماری و ساخت
- زیرسطح نسبتاً هموار: نبود تیرهای پایینافتاده داخلی، طراحی سقف کاذب و تفکیک فضا را آسانتر میکند.
- هماهنگی بهتر با تأسیسات: کانالها، لولهها و سینیهای کابل کمتر با تیرهای عمیق برخورد میکنند؛ البته ایجاد بازشو در دال همچنان تابع محدودیتهای سازهای است.
- مدیریت ارتفاع طبقه: حذف آویز تیر میتواند فضای بیشتری برای تأسیسات فراهم کند یا ارتفاع کلی طبقه را کاهش دهد. نتیجه نهایی به ضخامت دال و جزئیات معماری بستگی دارد.
- قالببندی منظم سطح اصلی: در پلانهای تکرارشونده با شبکه ستونگذاری منظم، قالببندی میتواند روانتر پیش برود.
- آزادی بیشتر در جانمایی تیغهها: نبود تیر پایینافتاده، محدودیت معماری کمتری ایجاد میکند؛ بااینحال، وزن و محل تیغهها باید در طراحی منظور شده باشد.
این مزایا باید در مقیاس کل پروژه ارزیابی شوند. برای مثال، سادهترشدن قالب سطح اصلی ممکن است با افزایش ضخامت سقف، مصرف آرماتور، تراکم میلگرد اطراف ستون یا نیاز به تقویت برشی همراه شود. در نتیجه، حذف تیر لزوماً به معنای کاهش هزینه یا زمان ساخت نیست.
محدودیتها و کنترلهای تعیینکننده
برش پانچ در اتصال دال و ستون
در محل ستون، نیروی قابلتوجهی باید از محدودهای کوچک عبور کند. اگر ظرفیت اتصال کافی نباشد، شکست موضعی پیرامون ستون یا برش پانچ رخ میدهد. ضخامت دال، ابعاد و شکل ستون، مقاومت مصالح، بارگذاری، موقعیت ستون، وجود بازشو و نوع تقویت برشی بر این کنترل اثر میگذارند.
شرایط ستونهای کناری و گوشهای با ستون داخلی متفاوت است، زیرا محیط مؤثر اتصال کامل نیست و انتقال لنگر نیز اهمیت پیدا میکند. ازاینرو، جزئیات یک ستون را نمیتوان بدون محاسبه برای تمام اتصالات تکرار کرد.
خیز، ترکخوردگی و ارتعاش
تأمین مقاومت نهایی بهتنهایی عملکرد مناسب سقف را تضمین نمیکند. خیز کوتاهمدت و بلندمدت، عرض و الگوی ترکها و ارتعاش احتمالی میتوانند بر تیغهها، کفسازی، نما و آسایش کاربران اثر نامطلوب بگذارند. طول دهانه، ضخامت دال، مقدار آرماتور، بارگذاری و زمان برداشتن شمعها در این رفتار مؤثرند.
تراکم آرماتور و بتنریزی دشوار
میلگردهای بالایی، تقویت برشی، آرماتور ستون و وصلهها ممکن است اطراف اتصال متراکم شوند. نبود فضای کافی برای عبور بتن و ویبره، احتمال ایجاد حفره، پوشش ناکافی یا جابهجایی میلگرد را بالا میبرد. جزئیات سازه باید افزون بر صحت محاسباتی، قابلیت اجرا نیز داشته باشند.
بازشوها و تغییرات پس از طراحی
رایزر، غلاف و محل کرگیری نباید فقط بر اساس نیاز معماری تعیین شود. بازشو نزدیک ستون یا قطع میلگردهای اصلی، مسیر انتقال نیرو را تغییر میدهد و ممکن است ظرفیت خمشی یا برشی را کاهش دهد. هر تغییر در محل یا ابعاد بازشو، ستون و کتیبه باید پیش از اجرا به تأیید طراح سازه برسد.
دال تخت برای چه پروژههایی مناسبتر است؟
پلان منظم، ستونگذاری هماهنگ، طبقات تکرارشونده و نیاز به زیرسطح هموار، زمینه مناسبتری برای بررسی این سیستم فراهم میکنند. پارکینگها، فضاهای اداری، ساختمانهای اقامتی و پروژههای دارای مسیرهای تأسیساتی گسترده ممکن است از مزایای آن بهره ببرند؛ بااینحال، کاربری ساختمان بهتنهایی معیار انتخاب نیست.
دهانههای نامنظم، بارهای متمرکز سنگین، بازشوهای بزرگ نزدیک ستون، محدودیت شدید ضخامت سقف یا تغییرات مکرر معماری، طراحی و اجرا را دشوارتر میکنند. پیش از انتخاب، بهتر است به این پرسشها پاسخ داده شود:
- آیا شبکه ستونها در دو راستا نظم قابل قبولی دارد؟
- آیا محدودیت ارتفاع، حذف تیر آویزدار را به مزیتی واقعی تبدیل میکند؟
- آیا رایزرها و بازشوهای اصلی پیش از طراحی نهایی مشخص شدهاند؟
- آیا تیم اجرایی توان کنترل آرماتورگذاری متراکم، قالب و شمعبندی را دارد؟
- هزینه مجموع بتن، میلگرد، قالب، تأسیسات و زمان اجرا در مقایسه با گزینههای دیگر چقدر است؟
برای بررسی گزینههای جایگزین، راهنمای انواع سقف ساختمان و معیارهای مقایسه آنها تصویری کلی از سیستمهای رایج ارائه میکند.

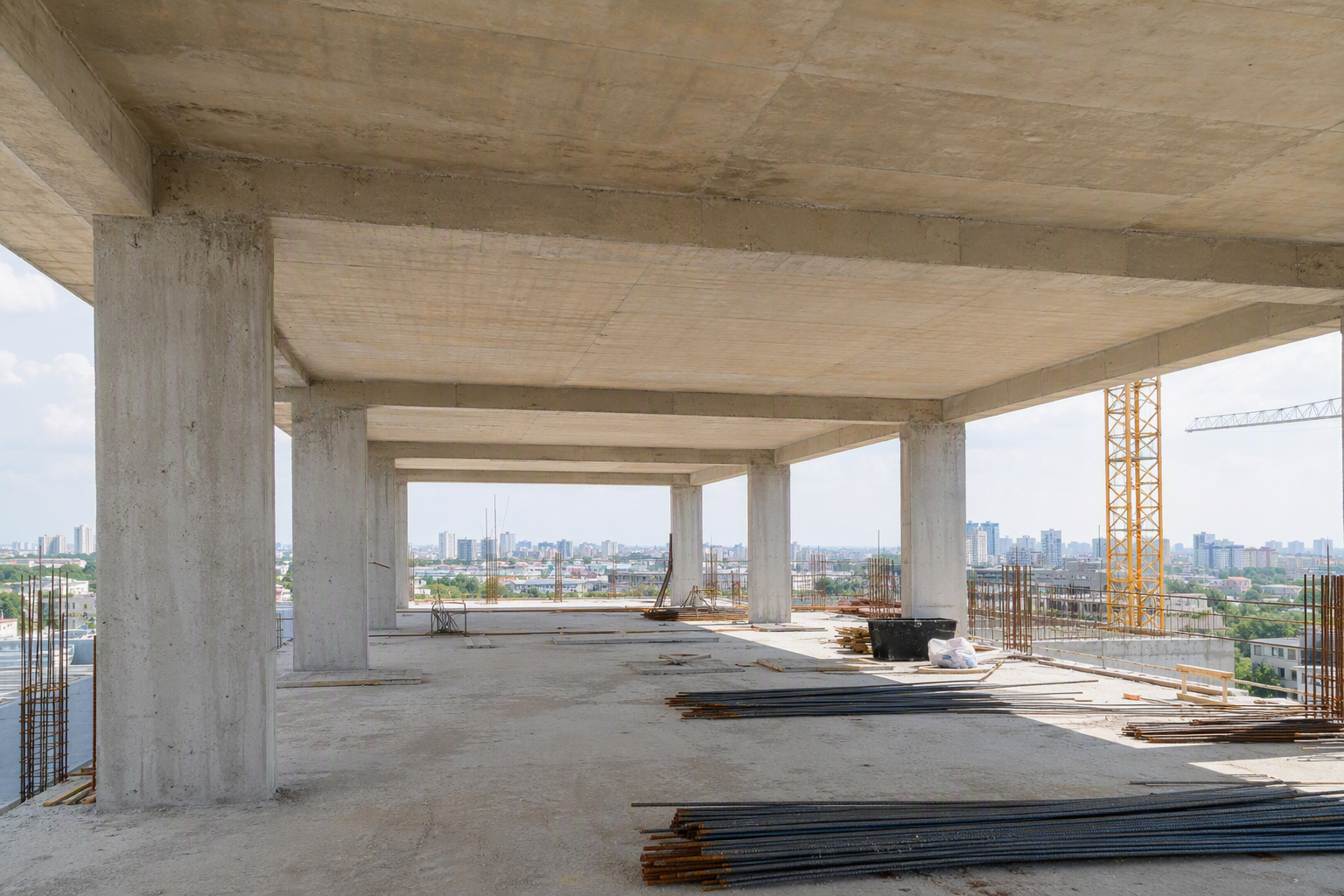

مقایسه دال تخت با سقفهای رایج
| معیار | دال تخت | تیر و دال | تیرچه بلوک | عرشه فولادی |
|---|---|---|---|---|
| مسیر اصلی بار | از دال به ستون | از دال به تیر و سپس ستون | عمدتاً از تیرچهها به تکیهگاهها | از دال مرکب به تیرهای فلزی |
| وضعیت زیر سقف | عموماً هموارتر | متناسب با طرح، دارای تیر پایینافتاده یا همضخامت | وابسته به آرایش تیرچهها و تیرها | وابسته به شبکه تیرهای فلزی |
| کنترل شاخص | پانچ، خیز و اتصال دال به ستون | طراحی تیر، خیز و اتصالات | کیفیت تیرچه، شمعبندی و بتن رویه | ورق، برشگیر و کیفیت بتنریزی |
| هماهنگی تأسیسات | مسیر عبور بازتر؛ بازشوها حساساند | نیازمند هماهنگی با تیرها | نیازمند هماهنگی با جهت تیرچهها | نیازمند هماهنگی با ورق و تیرها |
این جدول مقایسهای کیفی است و برتری مطلق یک گزینه را ثابت نمیکند. شرایط سازه، معماری، امکانات اجرا و هزینه کل باید همزمان بررسی شوند. جزئیات بیشتر را میتوانید در راهنماهای سقف تیرچه بلوک و سقف عرشه فولادی بخوانید.

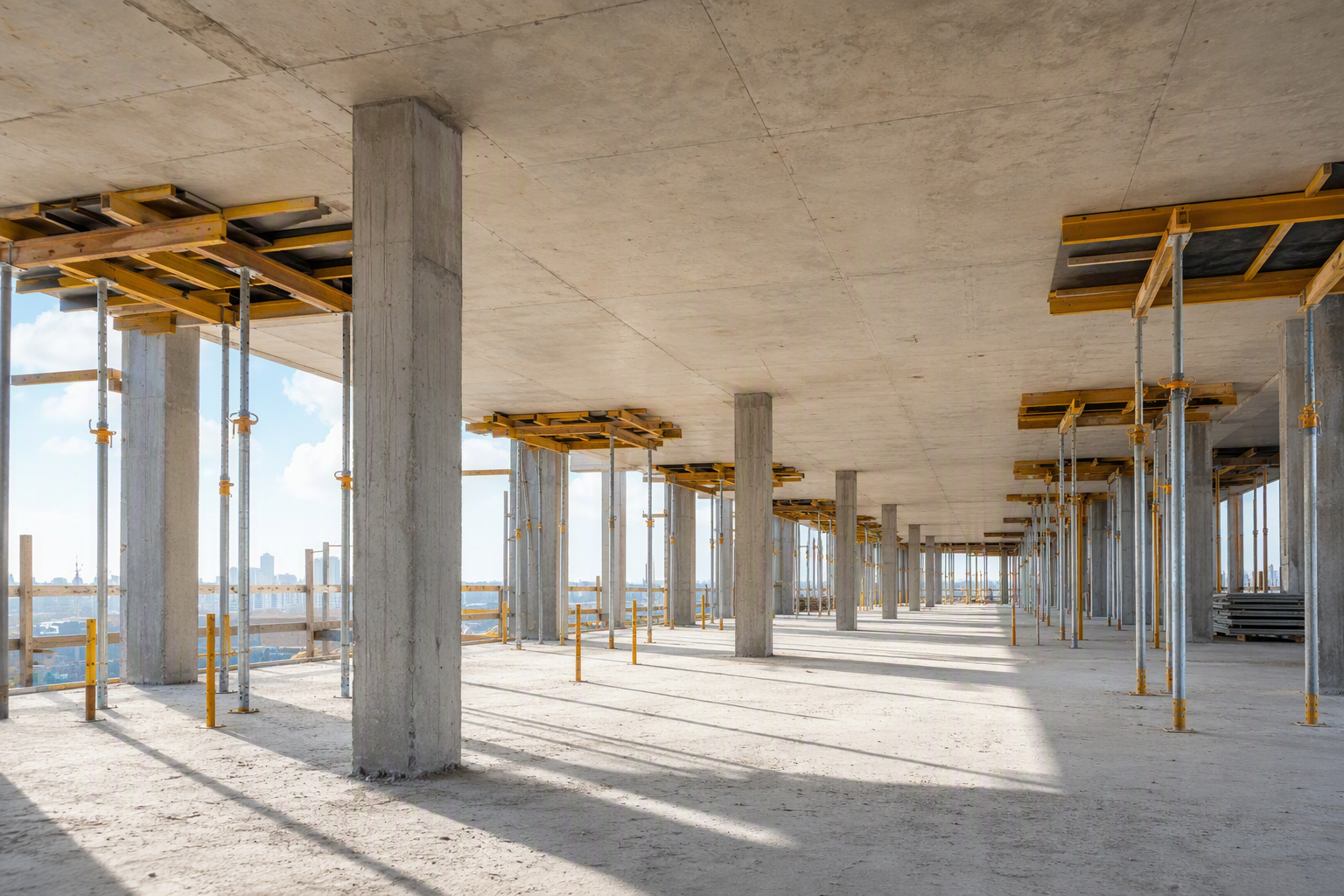

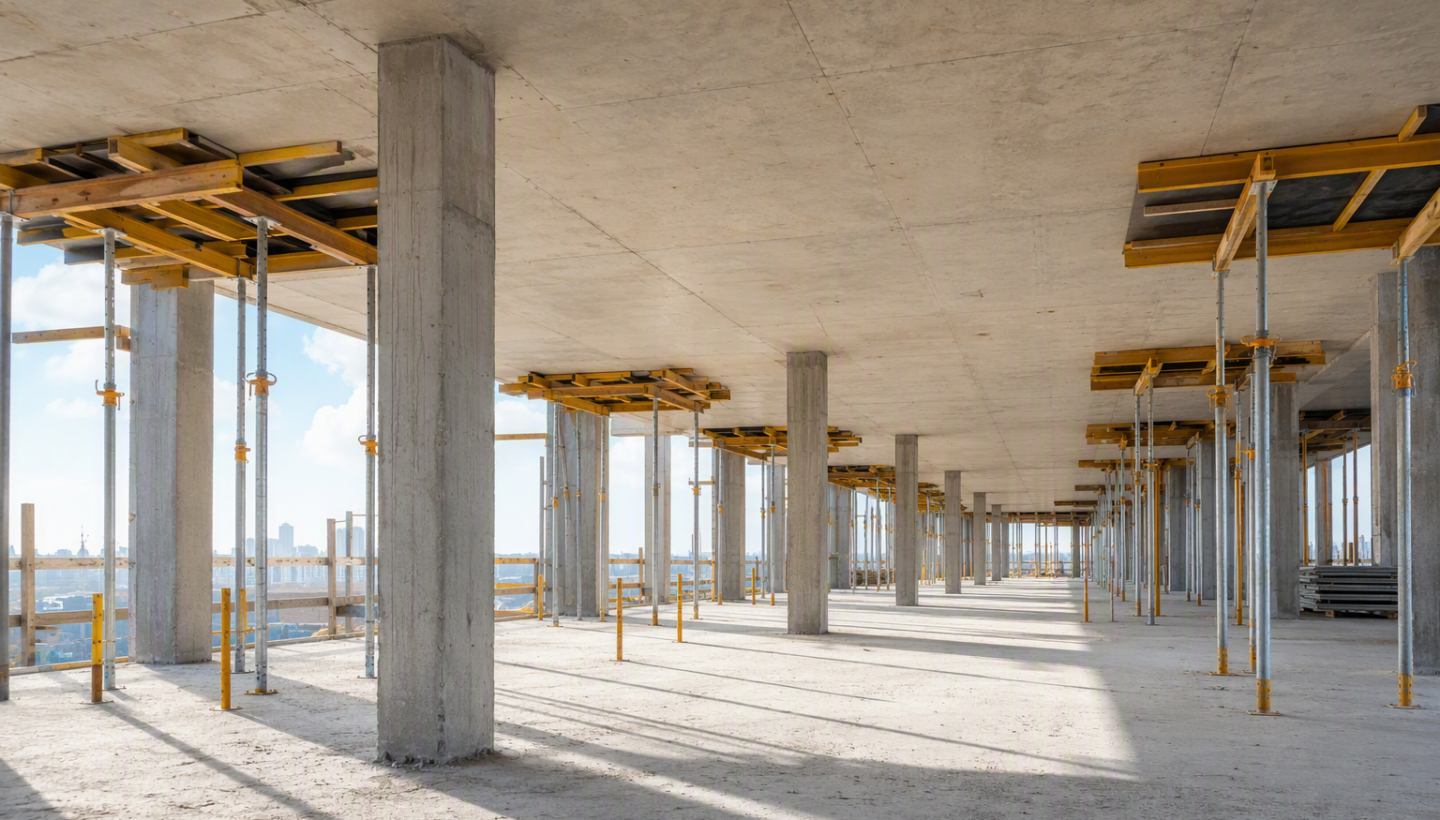

مراحل اجرای دال تخت بتنی
- بازبینی نقشهها: محور و ابعاد ستونها، ترازها، ضخامت دال، کتیبهها، لبهها و بازشوها با آخرین نقشه مصوب تطبیق داده میشوند.
- قالببندی و شمعبندی: قالب باید تراز، پایدار و آببند باشد و بار بتن تازه، تجهیزات و عوامل اجرایی را تحمل کند. ظرفیت بستر زیر شمعها نیز اهمیت دارد.
- نصب آرماتورهای پایین: قطر، فاصله، امتداد، طول مهاری، وصله و پوشش بتن مطابق نقشه کنترل میشود. لقمهها و نگهدارندهها باید پایدار بمانند.
- اجرای آرماتورهای بالا و تقویت اتصال: میلگردهای منفی روی ستون، تقویت برشی و جزئیات کتیبه یا سرستون نصب و تثبیت میشوند. جابهجایی میلگردهای بالا هنگام رفتوآمد، ارتفاع مؤثر آنها را تغییر میدهد.
- تثبیت بازشوها و مدفونات: غلافها، جعبهها و مسیرهای تأسیساتی مجاز پیش از بتنریزی در محل نهایی قرار میگیرند؛ تراکم آنها نباید مانع عبور بتن شود.
- بتنریزی و تراکم: توالی کار باید از انباشت موضعی بتن و مصالح روی قالب جلوگیری کند. ویبره نیز باید بتن را متراکم سازد، بدون آنکه موجب جابهجایی قالب یا میلگرد شود.
- عملآوری و بازکردن قالب: عملآوری مناسب به رشد مقاومت و کنترل ترک کمک میکند. زمان قالببرداری، برداشتن شمعها و بازشمعگذاری بر اساس طرح اجرایی و نظر مسئول فنی تعیین میشود.
چکلیست کنترل کیفیت پیش از بتنریزی
- تطابق محل و ابعاد ستونها، لبهها و بازشوها با آخرین نقشه مصوب
- کنترل تراز قالب، پایداری شمعها و وضعیت تکیهگاه زیر آنها
- اندازهگیری ضخامت دال و ابعاد کتیبهها
- کنترل تعداد، فاصله، امتداد، وصله و مهار میلگردها
- بررسی تثبیت آرماتورهای بالایی و تقویتهای اطراف ستون
- تأمین پوشش بتن با لقمه و نگهدارنده مناسب
- کنترل محل غلافها، مدفونات و مسیرهای تأسیساتی
- پاکسازی قالب از نخاله، سیم، آب جمعشده و مواد مزاحم
- مشخصکردن مسیر بتنریزی و جلوگیری از دپوی سنگین مصالح روی سقف
پس از بتنریزی، وضعیت عملآوری، تغییرشکل قالب، نشانههای نشست، ترکهای غیرعادی و حفرههای موضعی باید پایش شود. ظاهر عیب برای تشخیص اهمیت سازهای آن کافی نیست؛ روش ترمیم نیز باید پس از ارزیابی علت، عمق و گستردگی آسیب تعیین شود.
جمعبندی؛ معیار تصمیم نهایی چیست؟
دال تخت زمانی ارزش بررسی دارد که همواری زیر سقف، هماهنگی تأسیسات یا مدیریت ارتفاع طبقه برای پروژه مهم باشد و شبکه ستونها نیز با این سیستم سازگاری داشته باشد. در کنار این مزایا، ظرفیت اتصال دال و ستون، خیز، بازشوها، تراکم آرماتور و برنامه شمعبرداری باید با دقت طراحی و کنترل شوند.
تصمیم نهایی نباید فقط بر ظاهر سقف یا حذف تیر استوار باشد. مقایسه فنی و اقتصادی باید هندسه پلان، بارگذاری، مقدار مصالح، قالببندی، توان تیم اجرایی و اثر سیستم بر معماری و تأسیسات را پوشش دهد. برای ارزیابی مقدماتی گزینههای قابل اجرا میتوانید اطلاعات پروژه را از طریق صفحه درخواست آنالیز اولیه پروژه ارسال کنید.
