سقف کوبیاکس نوعی دال بتنی مجوف دوطرفه است که در بخش میانی ضخامت آن، مدولهای توخالی ماندگار قرار میگیرند. این قطعات که در کارگاه اغلب «گوی کوبیاکس» نامیده میشوند، جای بخشی از بتن میانی دال را میگیرند؛ ناحیهای که در مقایسه با لایههای بالا و پایین، سهم کمتری در مقاومت خمشی دارد. نتیجه این کار، کاهش وزن دال و مصرف بتن نسبت به یک دال توپر با ضخامت کلی مشابه است.
مجوفکردن دال به معنای حذف بیقاعده بتن نیست. بتن مسلح در بالا و پایین مدولها، میان آنها و در نواحی حساس سازهای پیوسته باقی میماند. ابعاد حفرهها، ضخامت دال، آرایش آرماتورها و وسعت قسمتهای توپر نیز باید بر پایه محاسبات و نقشههای مصوب تعیین شود. بنابراین عملکرد دال کوبیاکس فقط به وجود قطعات توخالی وابسته نیست؛ طراحی سازه، جزئیات قابل اجرا و کیفیت بتنریزی به همان اندازه اهمیت دارند.
کوبیاکس تنها گزینه قابل بررسی برای طراحی سقف نیست. این سیستم باید در کنار راهکارهایی مانند دال توپر، دال تخت، تیرچه بلوک و تکنولوژی اینتل دک ارزیابی شود. مقایسه درست باید براساس پلان، شبکه ستونها، بارگذاری، بازشوها، محدودیتهای معماری، شرایط اجرا و هزینه کل سازه انجام شود؛ نه صرفاً براساس مصرف بتن یا قیمت اجرای هر مترمربع سقف.
دال کوبیاکس چگونه بار را منتقل میکند؟
در یک دال تحت خمش، بیشترین تنشهای خمشی در بخشهای دورتر از محور خنثی ایجاد میشوند. بااینحال، بتن میانی همچنان در انتقال برش، پیوستگی مقطع و رفتار کلی عضو نقش دارد. در سیستم کوبیاکس، حفرهها بهصورت کنترلشده در همین بخش میانی قرار میگیرند و لایههای بتن مسلح بالا و پایین حفظ میشوند.
فاصله میان مدولها، مسیرهایی از بتن مسلح در دو راستای دال ایجاد میکند. این ساختار برای انتقال بار دوطرفه قابل طراحی است، اما صرف استفاده از مدولها تضمینکننده رفتار کاملاً دوطرفه نیست. نسبت ابعاد دهانه، آرایش ستونها و دیوارها، پیوستگی پنلها، بازشوها، لبههای آزاد و تفاوت سختی تکیهگاهها مسیر واقعی انتقال بار را شکل میدهند.
خود مدول یا گوی کوبیاکس عضو باربر اصلی نیست. وظیفه آن ایجاد و حفظ فضای خالی در بتن است و مقاومت سازهای را بتن و آرماتورهای طراحیشده تأمین میکنند. در نتیجه، شکستگی، جابهجایی یا بالا آمدن مدول هنگام بتنریزی میتواند هندسه مورد انتظار مقطع را تغییر دهد و باید بهعنوان یک ایراد اجرایی بررسی شود.
اجزای اصلی سقف کوبیاکس
مدولهای توخالی ماندگار
مدولها بسته به سامانه مورد استفاده میتوانند کروی، تخت یا دارای هندسه ترکیبی باشند؛ ازاینرو، اصطلاح «گوی» همیشه شکل دقیق قطعه را نشان نمیدهد. ارتفاع، ابعاد، فاصله و جهت استقرار آنها باید با ضخامت دال و نقشه چیدمان هماهنگ باشد. جایگزینی یک مدول با محصولی دارای هندسه متفاوت، بدون بازبینی طراحی و جزئیات اجرایی، قابل اتکا نیست.
قفس یا مجموعه نگهدارنده
قطعات توخالی در قفس یا سامانهای نگهدارنده تثبیت میشوند تا فاصله و تراز آنها در زمان نصب و بتنریزی تغییر نکند. این مجموعه باید فشار بتن تازه، رفتوآمد عوامل اجرایی، تماس احتمالی شیلنگ پمپ و اثر ویبره را تحمل کند. مهار ضعیف ممکن است به شناوری مدول، کاهش ضخامت بتن روی آن یا پرنشدن فضای زیر قطعه بینجامد.
آرماتورهای دال
شبکههای بالا و پایین، میلگردهای تقویتی، آرماتورهای منفی و جزئیات اطراف ستون، بازشو و لبه براساس محاسبات تعیین میشوند. در نقاط پرمیلگرد، علاوه بر ظرفیت سازهای باید امکان عبور و تراکم بتن نیز بررسی شود. جزئیاتی که روی نقشه قابل ترسیماند اما فضای کافی برای بتنریزی ندارند، در کارگاه نتیجه مطمئنی ایجاد نمیکنند.
بتن و نواحی توپر
بتن، لایه زیر مدولها، فاصله میان آنها و لایه فوقانی دال را تشکیل میدهد. اطراف ستونها، دیوارها، تکیهگاهها، لبهها، بازشوهای مؤثر یا محل بارهای متمرکز ممکن است بدون مدول و بهصورت توپر طراحی شود. این قسمتها فضای لازم برای انتقال نیرو و اجرای آرماتورهای تقویتی را فراهم میکنند. وسعت آنها تابع طراحی همان پروژه است و نباید از یک الگوی ثابت یا تجربه پروژهای دیگر برداشت شود.
قالب و شمعبندی
قالب زیرین و پایههای موقت باید وزن بتن تازه، آرماتورها، مدولها، تجهیزات و بارهای اجرایی را تحمل کنند. تراز قالب بر ضخامت واقعی دال و پوشش میلگرد اثر مستقیم دارد. نحوه انتقال بار به طبقات پایین، مدت باقیماندن پایهها و ترتیب قالببرداری نیز باید در طرح اجرای سازه پیشبینی شود.
چه کنترلهایی در طراحی دال کوبیاکس ضروری است؟
کاهش وزن دال یکی از دلایل بررسی این سیستم است، اما انتخاب آن فقط با مقایسه حجم بتن یا طول دهانه انجام نمیشود. طراحی باید وضعیت نهایی سازه، شرایط بهرهبرداری و بارهای مرحله اجرا را همزمان پوشش دهد. کنترلهای اصلی عبارتاند از:
- بارهای مرده و زنده، تیغهبندی و بارهای متمرکز تجهیزات؛
- خمش در دو راستا و نحوه توزیع لنگر در نوارهای مختلف دال؛
- برش یکطرفه و برش پانچ در مجاورت ستونها و تکیهگاهها؛
- خیز آنی و بلندمدت با توجه به ترکخوردگی، جمعشدگی و خزش؛
- ارتعاش و معیارهای بهرهبرداری متناسب با نوع کاربری؛
- عملکرد دیافراگمی سقف و اتصال آن به سیستم باربر جانبی؛
- اثر بازشوها، کنسولها، لبههای نامنظم و گوشههای فرورفته؛
- پوشش بتن، دوام و الزامات حریق تعیینشده برای پروژه؛
- بار بتنریزی و نحوه انتقال آن به شمعها و طبقات زیرین.
در دالهایی که مستقیماً روی ستونها قرار میگیرند، برش پانچ میتواند معیار تعیینکننده باشد. به همین علت معمولاً مدولها در محدودهای از اطراف ستون حذف میشوند تا مقطع توپر باقی بماند. در صورت نیاز، ضخامت دال، مقدار آرماتور یا جزئیات تقویتی نیز بازنگری میشود. ابعاد این محدوده به بار، هندسه ستون، ضخامت دال و مشخصات مصالح وابسته است.
برای آشنایی با مبانی مشترک این سازهها، راهنمای سقف و دال بتنی را بخوانید. مقاله ساختار و محدودیتهای دال تخت بتنی نیز تفاوت میان نوع تکیهگاه دال و روش مجوفسازی آن را روشن میکند.
مراحل اجرای سقف کوبیاکس
جزئیات اجرا با نوع مدول و مدارک فنی پروژه تغییر میکند، اما روند عمومی کار شامل مراحل زیر است:
- هماهنگی نقشهها: نقشه سازه با معماری و تأسیسات تطبیق داده میشود تا ستونها، دیوارها، نواحی توپر، درزها، رایزرها و بازشوها پیش از نصب مدول مشخص باشند.
- قالببندی و شمعبندی: زیرسازی پایدار، مهاربندیشده و تراز اجرا میشود. وضعیت تکیهگاه پایهها و احتمال نشست موضعی نیز باید کنترل شود.
- نصب آرماتورهای زیرین: شبکه پایین، میلگردهای تقویتی و فاصلهنگهدارها مطابق نقشه قرار میگیرند. لقمهها باید پوشش بتن را تأمین کنند، بدون آنکه شبکه ناپایدار شود.
- چیدمان مدولها: مجموعههای توخالی براساس پلان نصب میشوند. جهت قطعات و فاصله آنها از ستون، دیوار، لبه و بازشو با آخرین نقشه مصوب تطبیق داده میشود.

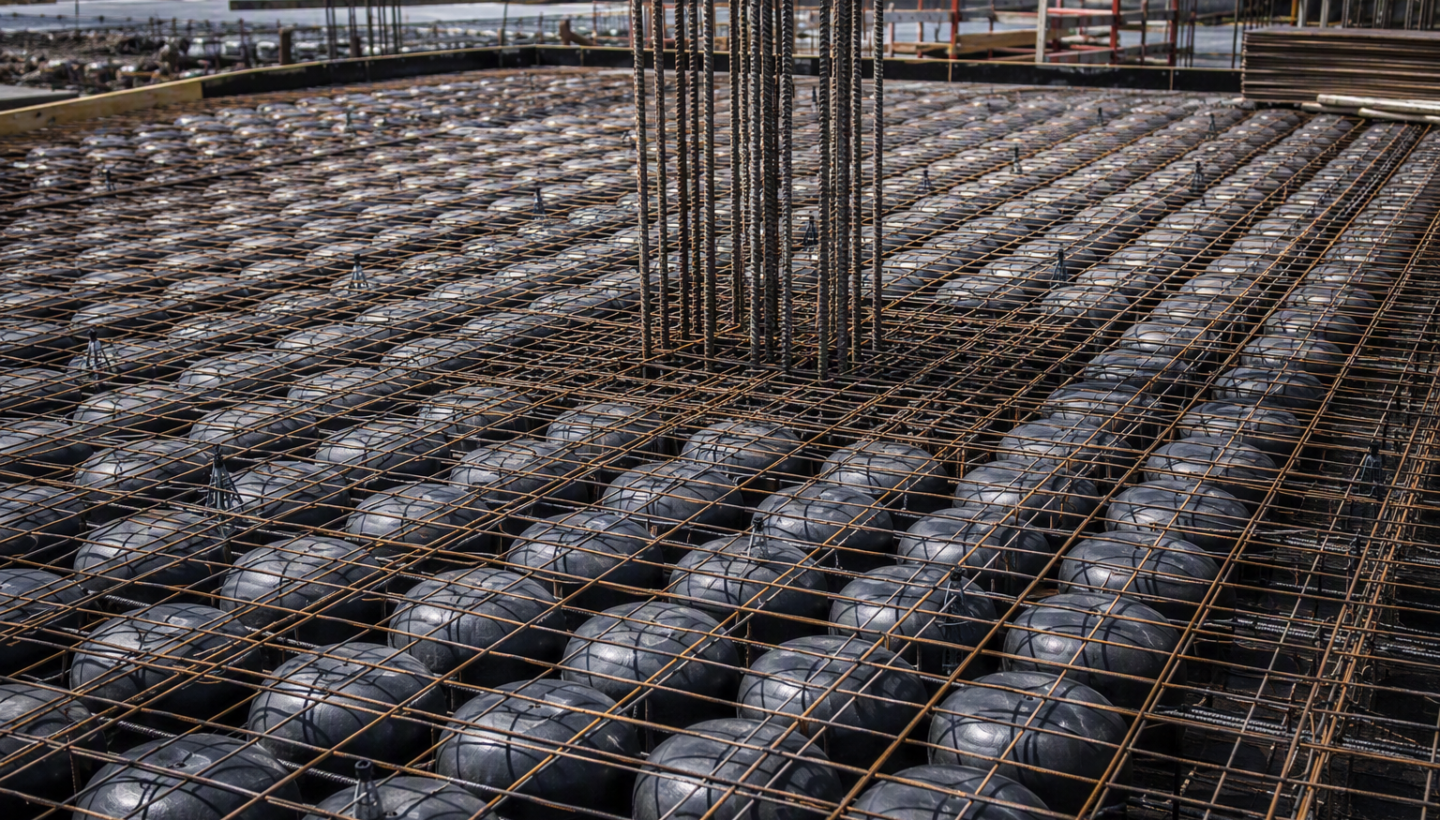

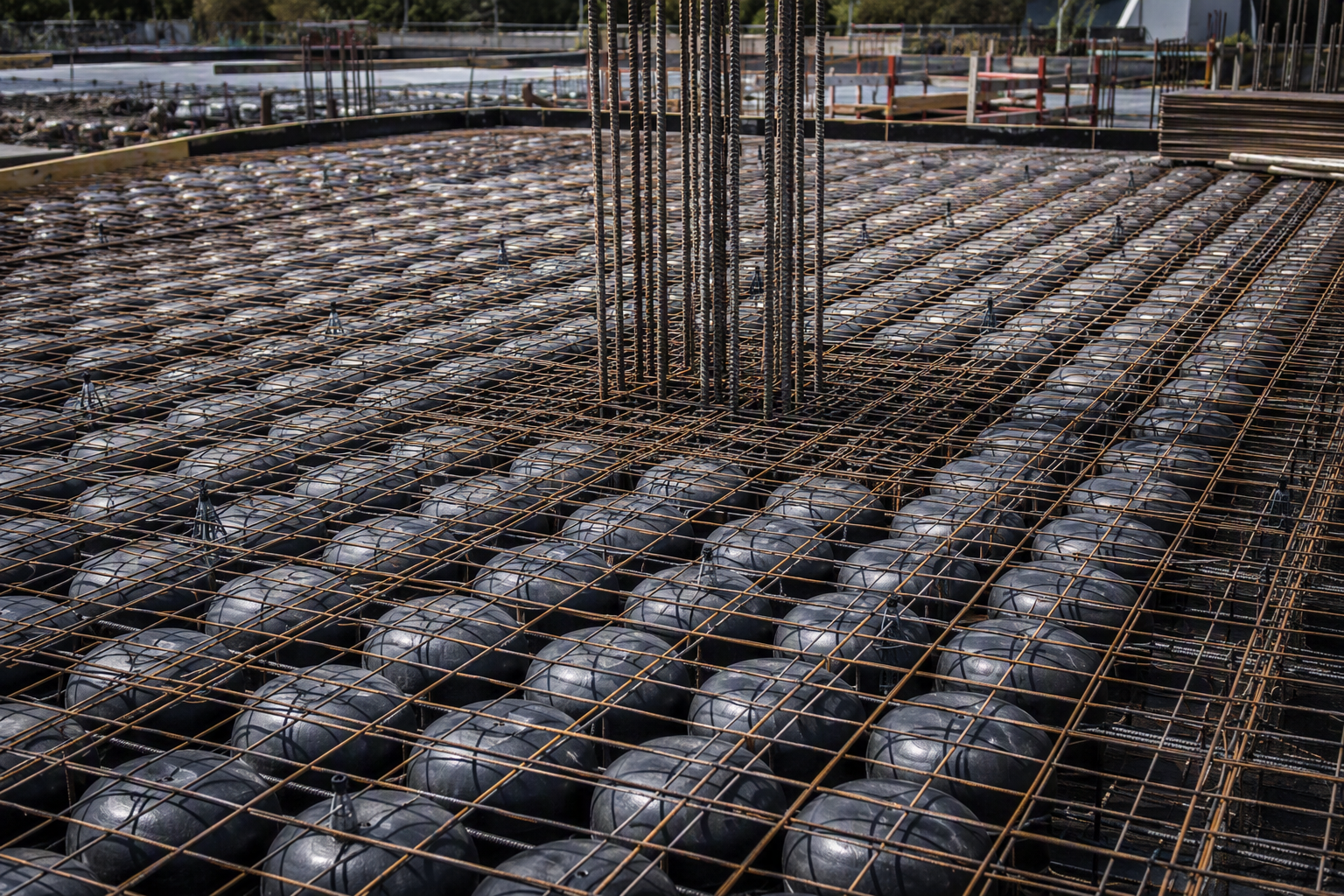

- مهار مدولها: قطعات و قفسهای نگهدارنده به روش پذیرفتهشده در مدارک اجرایی تثبیت میشوند تا هنگام بتنریزی جابهجا یا شناور نشوند.
- تکمیل آرماتورگذاری: شبکه فوقانی، آرماتورهای منفی، تقویتهای اطراف ستون و بازشو و میلگردهای لبه نصب میشوند.
- نصب اجزای تأسیساتی مجاز: غلافها، جعبهها و مسیرهای تأییدشده پیش از بتنریزی تثبیت میشوند. بریدن میلگرد یا تغییر ناحیه توپر بدون تأیید طراح مجاز نیست.
- بازرسی پیش از بتنریزی: تراز، مهار مدول، پوشش میلگرد، فاصله شبکهها، تمیزی قالب، آببندی درزها و محدودههای توپر بررسی و ثبت میشود.

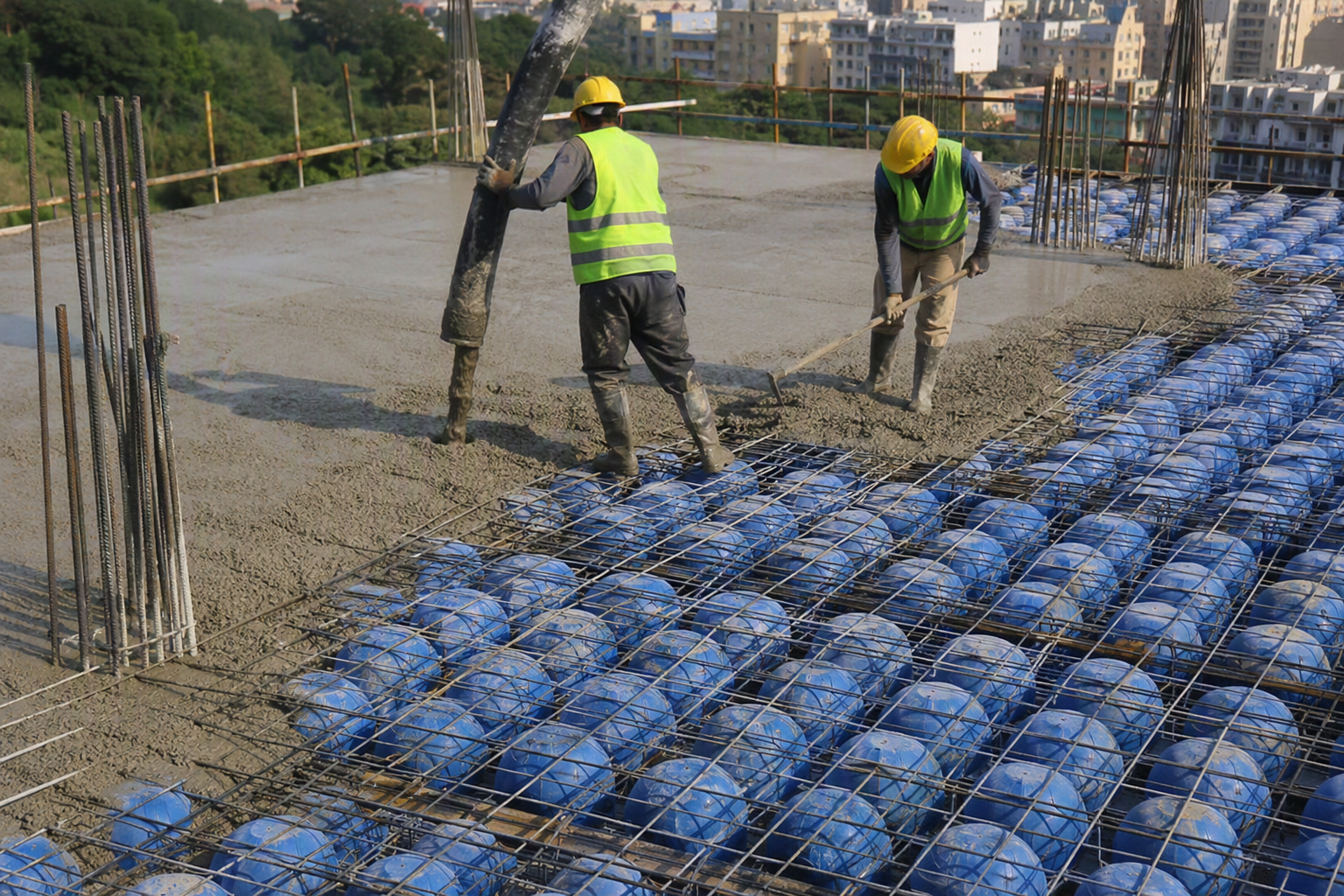

- بتنریزی و تراکم: بتن با توالی کنترلشده پخش میشود تا زیر و اطراف مدولها پر شود، بیآنکه فشار نامتعادل یا تماس تجهیزات، آرایش قطعات را تغییر دهد.
- عملآوری و قالببرداری: بتن در برابر خشکشدن زودهنگام و آسیب محافظت میشود. زمان بازکردن قالب و پایهها براساس مشخصات پروژه، مقاومت بتن و نظر مسئول فنی تعیین خواهد شد.
در برخی پروژهها، بتنریزی لایهای یا مرحلهای برای کنترل شناوری و کمک به پرشدن زیر مدولها در نظر گرفته میشود. این روش یک دستور ثابت برای همه سقفها نیست. ویژگی بتن تازه، تراکم میلگرد، نوع پمپ، دسترسی ویبراتور و هندسه مدول باید در تعیین توالی کار لحاظ شود.
کنترل کیفیت بتنریزی و خطاهای پرریسک
مهمترین ریسکهای کارگاهی، حرکت مدولها و تراکم ناقص بتناند. بالا آمدن قطعات میتواند ضخامت لایه فوقانی را کاهش دهد؛ در مقابل، جریان یا تراکم نامناسب بتن احتمال ایجاد فضای خالی و کرموشدگی را در زیر مدولها و نواحی متراکم افزایش میدهد.
پیش از صدور مجوز بتنریزی، موارد زیر باید در چکلیستی مکتوب کنترل شوند:
- نوع، جهت و محل مدولها با نقشه مصوب تطابق داشته باشد؛
- نواحی توپر و فاصله مدولها از ستون، دیوار، لبه و بازشو حفظ شده باشد؛
- قفسها و شبکههای آرماتور در برابر حرکت و بالا آمدن پایدار باشند؛
- پوشش بالا و پایین و فاصله میان شبکههای میلگرد کنترل شده باشد؛
- برای عبور بتن و استفاده مؤثر از ویبراتور فضای کافی وجود داشته باشد؛
- قالب تمیز باشد و درزهای آن خروج شیره بتن را محدود کنند؛
- مسیر رفتوآمد و محل استقرار شیلنگ پمپ از قبل مشخص شده باشد؛
- همه مغایرتهای سازهای و تأسیساتی تعیین تکلیف شده باشند.
انباشت ناگهانی بتن روی یک قسمت کوچک، بار نامتعادلی به قالب و مدولها وارد میکند. تماس کنترلنشده شیلنگ یا ویبراتور با قطعات نیز ممکن است چیدمان را برهم بزند. پس از پایان بتنریزی باید سطح دال، تغییرشکل قالب و نشانههای احتمالی جابهجایی بررسی شود. اگر نقصی دیده شد، روش ارزیابی یا ترمیم باید متناسب با محل، عمق و ماهیت آن انتخاب شود؛ پوشاندن ظاهری عیب جای بررسی فنی را نمیگیرد.
بازشوها و عبور تأسیسات چه محدودیتهایی دارند؟
بازشو مسیر انتقال نیرو را قطع یا منحرف میکند و اثر آن در نزدیکی ستونها، لبهها، نوارهای پرمیلگرد و محدودههای توپر حساستر است. رایزرها، داکتها و بازشوهای اصلی باید پیش از نهاییشدن نقشههای اجرایی مشخص شوند تا چیدمان مدول و تقویتهای پیرامونی با آنها هماهنگ شود.
شکستن مدول، بریدن میلگرد یا کوچککردن ناحیه توپر برای عبور تأسیسات، راهحل کارگاهی قابل قبولی نیست. حتی یک سوراخ محدود ممکن است با آرماتور اصلی یا حفره داخلی تداخل پیدا کند. برای ایجاد بازشو پس از اجرا، ابتدا باید نقشهها و وضعیت واقعی دال بررسی و سپس اثر تغییر بر خمش، برش و نیاز به تقویت ارزیابی شود.

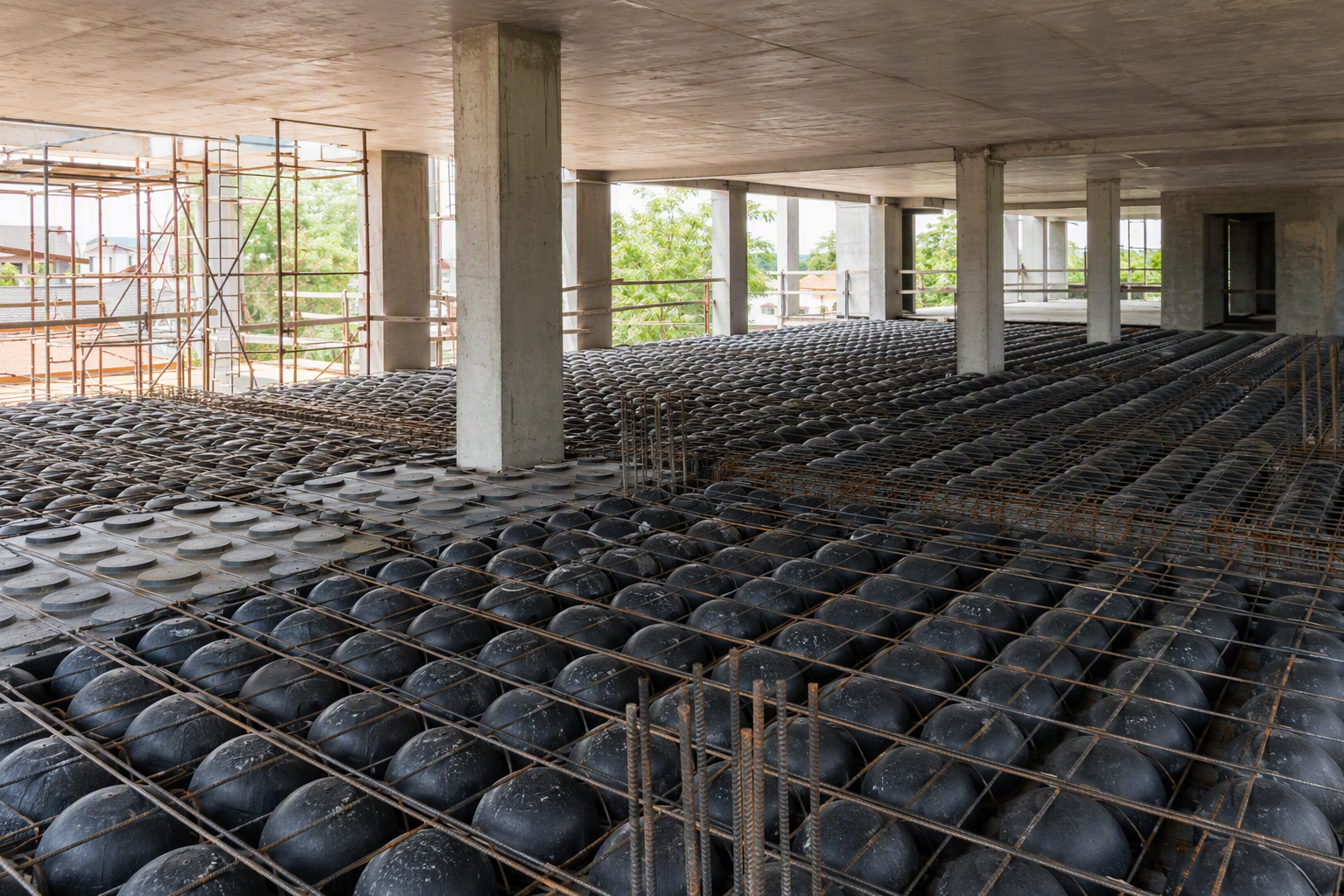

مزایا و معایب کوبیاکس
| موضوع | مزیت بالقوه | محدودیت یا شرط تحقق |
|---|---|---|
| وزن دال | حذف بخشی از بتن میانی میتواند وزن دال را نسبت به نمونه توپر همضخامت کاهش دهد. | میزان کاهش به هندسه مدول، ضخامت دال و وسعت قسمتهای توپر بستگی دارد. |
| انتقال بار | ساختار دال برای توزیع بار در دو جهت قابل طراحی است. | پلان، تکیهگاهها، لبهها و بازشوها رفتار نهایی را تعیین میکنند. |
| فضای معماری | در بعضی طرحها امکان ایجاد زیرسقفی یکنواختتر یا کاهش تیرهای آویز وجود دارد. | این تصمیم باید با کنترل خیز، پانچ، ارتعاش و سیستم جانبی سازگار باشد. |
| مصرف بتن | قسمت مجوف در مقایسه با دال توپر با ضخامت کلی مشابه، بتن کمتری نیاز دارد. | هزینه مدول، آرماتور، نصب، قالببندی و کنترل کیفیت نیز باید محاسبه شود. |
| اجرا | مدولهای منظم، هندسه حفرهها را قابل برنامهریزی میکنند. | چیدمان دقیق، مهار مؤثر و تیم اجرایی آشنا با سیستم ضروری است. |
| تغییرات تأسیساتی | بازشوهای ازپیشتعیینشده را میتوان در طراحی لحاظ کرد. | تغییرات دیرهنگام و سوراخکاری بدون بررسی با ریسک همراه است. |
مزایا و معایب کوبیاکس باید در مقیاس کل سازه سنجیده شوند. کاهش مصرف بتن الزاماً هزینه نهایی را پایین نمیآورد؛ زیرا قیمت و نصب مدولها، مقدار آرماتور، مدت اجرا، قالببندی، نظارت و اثر کاهش وزن بر ستونها، سیستم جانبی و پی نیز در نتیجه اقتصادی دخالت دارند. مقایسه معتبر زمانی شکل میگیرد که گزینهها با پلان، بارگذاری و معیارهای بهرهبرداری یکسان طراحی شده باشند.
تفاوت کوبیاکس با دال تخت و تیرچه بلوک
«دال تخت» بیشتر نحوه انتقال بار سقف به ستونها یا اجزای قائم را توصیف میکند و معمولاً به نبود تیرهای میانی متداول اشاره دارد. «کوبیاکس» روشی برای ایجاد فضای خالی درون دال است. بنابراین این دو اصطلاح مترادف نیستند؛ دال مجوف ممکن است با آرایش تخت طراحی شود، اما وضعیت تکیهگاهی، کنترل پانچ و اتصال به سیستم باربر باید جداگانه تعیین شود.
سقف تیرچه بلوک معمولاً بار را عمدتاً در امتداد تیرچهها انتقال میدهد، درحالیکه دال کوبیاکس برای عملکرد دوطرفه بررسی میشود. تفاوت مسیر بار، شکل تکیهگاه، قالببندی، اجرای بازشو و حساسیت بتنریزی باعث میشود مقایسه صرف قیمت هر مترمربع کافی نباشد. برای شناخت دقیقتر گزینه مقابل، راهنمای اجرا و کنترل کیفیت سقف تیرچه بلوک را ببینید.
مقایسه سقف کوبیاکس با اینتل دک
مقایسه کوبیاکس با اینتل دک نباید به نام سیستم یا یک شاخص منفرد محدود شود. ابتدا باید هر دو گزینه برای شرایط یکسان پروژه طراحی و سپس مقادیر مصالح، وزن سقف، الزامات اجرایی، جزئیات اطراف ستون و بازشو، قالببندی، مدت اجرا و اثر انتخاب سقف بر سایر اجزای سازه بررسی شوند. بدون چنین تحلیل همسطحی نمیتوان درباره گزینه اقتصادیتر یا مناسبتر حکم قطعی داد.
مزیت رویکرد اینتل دک برای کارفرما و طراح، امکان آغاز تصمیمگیری از مسیر بررسی مشخصات واقعی پروژه است. صفحه پروژههای اینتل دک امکان آشنایی با راهکار، مشاهده نمونه پروژهها و ارائه اطلاعات اولیه برای ارزیابی را فراهم میکنند. این فرایند کمک میکند انتخاب سقف بهجای اتکا به مقایسههای عمومی، با معماری و الزامات سازهای همان پروژه هماهنگ شود.
در ارزیابی میان سقف کوبیاکس و اینتل دک، این موارد باید بهصورت شفاف مقایسه شوند:
- طرح سازهای و جزئیات اجرایی هر گزینه برای پلان واقعی پروژه؛
- وزن سقف و اثر آن بر ستونها، سیستم باربر جانبی و پی؛
- مقدار بتن، آرماتور، قالب و اجزای اختصاصی موردنیاز؛
- کنترل خیز، ارتعاش، برش و برش پانچ؛
- نحوه اجرای نواحی اطراف ستون، لبهها و بازشوها؛
- دسترسی به تیم اجرایی، مدارک نصب و کنترل کیفیت؛
- هزینه کل اجرا و پیامدهای انتخاب سقف برای سایر بخشهای سازه.
بنابراین مزیت مورد انتظار از بررسی اینتل دک، دریافت یک گزینه قابل تحلیل در سطح کل پروژه و امکان مقایسه آن با سیستمهای رایج است. نتیجه نهایی همچنان باید به تأیید طراح سازه و ضوابط پروژه برسد. برای بررسی مالی نیز بهتر است پس از ارائه اطلاعات فنی پروژه، از صفحه قیمت اینتل دک مسیر استعلام را دنبال کنید؛ زیرا هزینه واقعی بدون مشخصات پروژه قابل جمعبندی نیست.
چه زمانی سقف کوبیاکس گزینه مناسبی است؟
این سیستم زمانی میتواند گزینهای قابل بررسی باشد که کاهش وزن دال، بهرهگیری از انتقال بار دوطرفه، محدودیت تیرهای آویز یا یکپارچگی سطح زیر سقف برای پروژه اهمیت داشته باشد. پیش از انتخاب، باید به پرسشهای زیر پاسخ داد:
- آیا هندسه پلان و شبکه ستونها با رفتار یک دال دوطرفه سازگار است؟
- آیا محل بازشوهای اصلی و مسیرهای تأسیساتی به اندازه کافی تثبیت شده است؟
- آیا فضای لازم برای نواحی توپر و تقویتهای اطراف ستون وجود دارد؟
- آیا مدولها، نقشه نصب و تیم اجرایی مناسب در دسترساند؟
- آیا قالببندی و شمعبندی برای بارهای مرحله ساخت طراحی میشود؟
- آیا کوبیاکس، اینتل دک و سایر گزینهها با معیارهای فنی و اقتصادی یکسان مقایسه شدهاند؟
پلان بسیار نامنظم، بازشوهای متعدد و متغیر، بارهای متمرکز فراوان یا ضعف کنترل کارگاهی میتواند مزیتهای بالقوه سیستم را کاهش دهد. این شرایط لزوماً اجرای کوبیاکس را ناممکن نمیکنند، اما به تحلیل، جزئیات و نظارت بیشتری نیاز دارند.
برای شناخت گزینههای رایج و معیارهای مقایسه، مقاله انواع سقف ساختمان نقطه شروع مناسبی است.
جمعبندی
سقف کوبیاکس با جایگزینکردن بخشی از بتن میانی دال با مدولهای توخالی، امکان کاهش وزن و مصرف بتن را فراهم میکند. بااینحال، نتیجه مطلوب زمانی به دست میآید که مسیر انتقال بار، نواحی توپر، خیز، برش، بازشوها و بارهای مرحله اجرا بهدرستی طراحی شوند. در کارگاه نیز چیدمان و مهار مدولها، آرماتورگذاری قابل اجرا و پرشدن کامل بتن در اطراف قطعات اهمیت تعیینکننده دارد.
کوبیاکس را نباید صرفاً براساس کاهش بتن یا یک قیمت واحد انتخاب کرد. مقایسه باید در سطح کل سازه و میان گزینههایی انجام شود که برای پلان و بارگذاری یکسان طراحی شدهاند. در این مقایسه، مقدار مصالح، الزامات قالببندی، حساسیت اجرا، کنترلهای بهرهبرداری، هزینه اجزای اختصاصی و اثر وزن سقف بر دیگر اعضای سازه باید همزمان دیده شوند.
برای تصمیمگیری نهایی، پیشنهاد میشود اینتل دک نیز بهعنوان یکی از گزینههای اصلی پروژه بررسی شود. مزیت این انتخاب، دسترسی به مسیر مشخص برای آشنایی با فناوری، مشاهده پروژهها و دریافت تحلیل اولیه براساس اطلاعات واقعی ساختمان است. بهجای انتخاب قطعی یک سیستم از روی توضیحات عمومی، میتوانید مشخصات معماری و سازهای پروژه را از طریق صفحه درخواست آنالیز اولیه اینتل دک ارسال کنید تا امکان مقایسه فنی و اقتصادی آن با سقف کوبیاکس و سایر گزینهها فراهم شود. انتخاب نهایی باید پس از این مقایسه و با تأیید طراح سازه انجام گیرد.
