سقف وافل نوعی دال بتنآرمه ریبدار است که در آن بخشی از بتن ناحیه کششی حذف میشود تا مجموعهای از ریبهای منظم شکل بگیرد. این آرایش، در صورت طراحی و اجرای درست، نسبت سختی خمشی به وزن را بهبود میدهد؛ بااینحال، شکل حفرهها بهتنهایی عملکرد سقف را تعیین نمیکند. شبکه ستونها، بارگذاری، عمق و فاصله ریبها، ضخامت دال رویه، آرماتوربندی و شرایط تکیهگاهی همگی در نتیجه مؤثرند.
توصیفهایی مانند «سبک»، «اقتصادی» یا «مناسب دهانه بلند» فقط زمانی معنا دارند که مبنای مقایسه روشن باشد. حذف بخشی از بتن ممکن است بار مرده را کاهش دهد، اما قالببندی پیچیده، نواحی توپر، محدودیت ارتفاع و نیاز به نیروی اجرایی ماهر میتوانند نتیجه اقتصادی را تغییر دهند. از سوی دیگر، سقفی که مقاومت خمشی کافی دارد، شاید بهدلیل خیز، ارتعاش یا برش پانچ برای پروژه مناسب نباشد.
بنابراین نمیتوان برای حداکثر دهانه، ضخامت یا مصرف مصالح عددی مستقل از پروژه ارائه کرد. این مقاله منطق عملکرد دال وافل و معیارهای ارزیابی آن را توضیح میدهد تا مقایسه اولیه بر پایه عوامل فنی انجام گیرد. برای شناخت جایگاه این سیستم در خانواده دالهای بتنی، راهنمای سقف بتنی و انواع آن نیز مفید است.
سقف وافل چیست و چه تفاوتی با قالب وافل دارد؟
دال وافل از یک دال رویه پیوسته و ریبهای بتنی زیر آن تشکیل میشود. ریبها در یک یا دو جهت امتداد مییابند و با افزایش عمق مؤثر مقطع، مقاومت و سختی خمشی را تأمین میکنند. قطعات حفرهساز هنگام بتنریزی فضای میان ریبها را اشغال میکنند؛ در نتیجه، بتن عمدتاً در دال رویه، جان ریبها و نواحی توپر باقی میماند.
«سقف وافل» نام کل سیستم باربر، شامل بتن، آرماتورها، ریبها، دال رویه، نواحی تکیهگاهی و اتصالات است. «قالب وافل» فقط ابزاری برای شکلدادن حفرهها و ریبها در مرحله اجرا به شمار میرود. قالب بهتنهایی ظرفیت باربری، مسیر انتقال نیرو یا دهانه قابل طراحی را مشخص نمیکند.
قالبها معمولاً مدولارند و در بسیاری از روشها پس از رسیدن بتن به شرایط لازم باز میشوند تا دوباره به کار روند. جنس، ابعاد، شیب جداره، نحوه اتصال و کیفیت سطح قالب بر سرعت نصب، آببندی درزها، نمای زیر سقف و سهولت قالببرداری اثر دارد. بااینحال، تغییر مدول یا ارتفاع قالب بدون بازبینی محاسبات مجاز نیست؛ زیرا فاصله و ابعاد ریبها، حجم بتن، وزن و سختی دال نیز تغییر میکنند.
بار در دال وافل چگونه منتقل میشود؟
بار کف ابتدا به دال رویه وارد میشود. این لایه بار را میان ریبهای مجاور توزیع میکند و همراه آنها مقطعی یکپارچه میسازد. ریبها نیز نیروها را به تیرها، نوارهای ستونی، ستونها یا دیوارهای باربر میرسانند. مسیر دقیق بار تابع آرایش ریبها، هندسه پانل، سختی تکیهگاهها و پیوستگی دهانههاست.
در بخش میانی دهانه، قسمت پایین ریب معمولاً تحت کشش ناشی از لنگر مثبت قرار میگیرد؛ ازاینرو میلگردهای طولی پایین اهمیت زیادی دارند. نزدیک تکیهگاههای پیوسته، لنگر منفی ایجاد میشود و آرماتورهای بالایی نقش پررنگتری پیدا میکنند. پس کنترل آرماتوربندی سقف وافل فقط به میلگرد پایین ریب محدود نیست و باید شبکه دال رویه، آرماتور بالای تکیهگاه، طول مهاری، وصلهها و تقویت اطراف بازشو و ستون را نیز دربر گیرد.
حذف بتن زمانی سودمند است که از ناحیهای با نقش کمتر در عملکرد مقطع انجام شود. بتن فشاری دال رویه و بتن جان ریبها برای خمش، برش، پیوستگی و حفاظت آرماتورها ضروریاند. اطراف ستون یا زیر بارهای متمرکز، حفرهها میتوانند مسیر انتقال نیرو را محدود کنند؛ به همین دلیل این نواحی گاهی به بخش توپر، عمق بیشتر یا تقویت دیگری نیاز دارند.
دال رویه در عملکرد دیافراگمی کف نیز مشارکت میکند. بازشوهای بزرگ، قطع پیوستگی یا اتصال نامناسب به اجزای قائم بر این عملکرد اثر میگذارند و باید در مدل تحلیلی و جزئیات سازه منظور شوند.
تفاوت واقعی سقف وافل یکطرفه و دوطرفه
وافل یکطرفه یا دال ریبدار یکطرفه
در سیستم یکطرفه، ریبهای اصلی در یک جهت قرار دارند و سهم غالب بار از همان مسیر به تکیهگاهها منتقل میشود. اجزای عرضی ممکن است برای یکپارچگی، توزیع بار موضعی یا نیازهای اجرایی پیشبینی شوند، اما وجود آنها الزاماً رفتار دال را دوطرفه نمیکند. نوع تکیهگاه، نسبت ابعاد پانل، سختی اجزا و نحوه اتصال، جهت غالب باربری را مشخص میسازند.
این آرایش بیشتر با پلانهای کشیده یا تکیهگاههای خطی سازگار است. بسیاری از سیستمهایی که در بازار «وافل یکطرفه» نامیده میشوند، از دید سازهای در خانواده دالهای ریبدار یکطرفه قرار میگیرند. بنابراین نام قالب یا شکل زیر سقف نباید جای تشخیص مدل باربری را بگیرد.

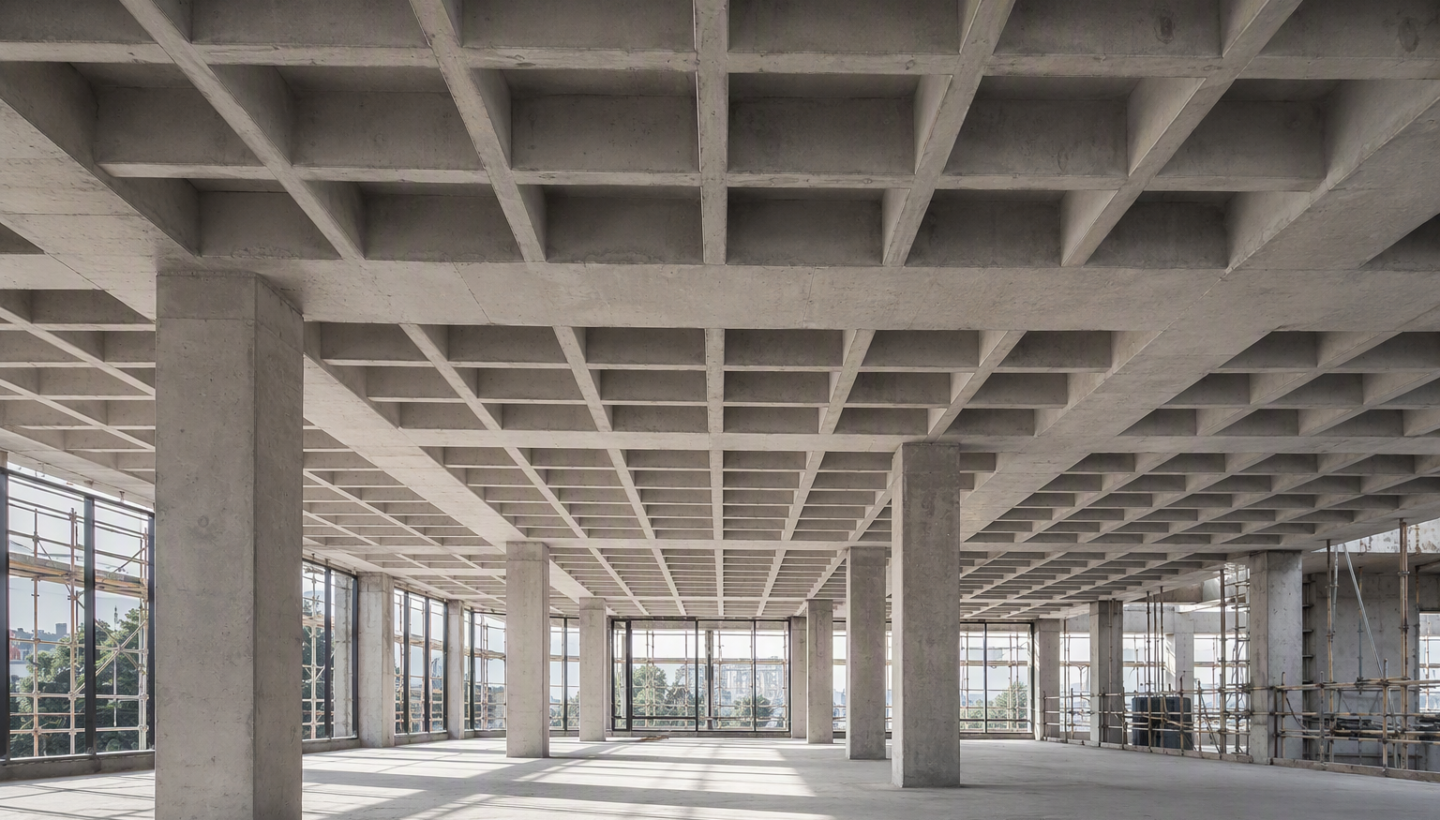

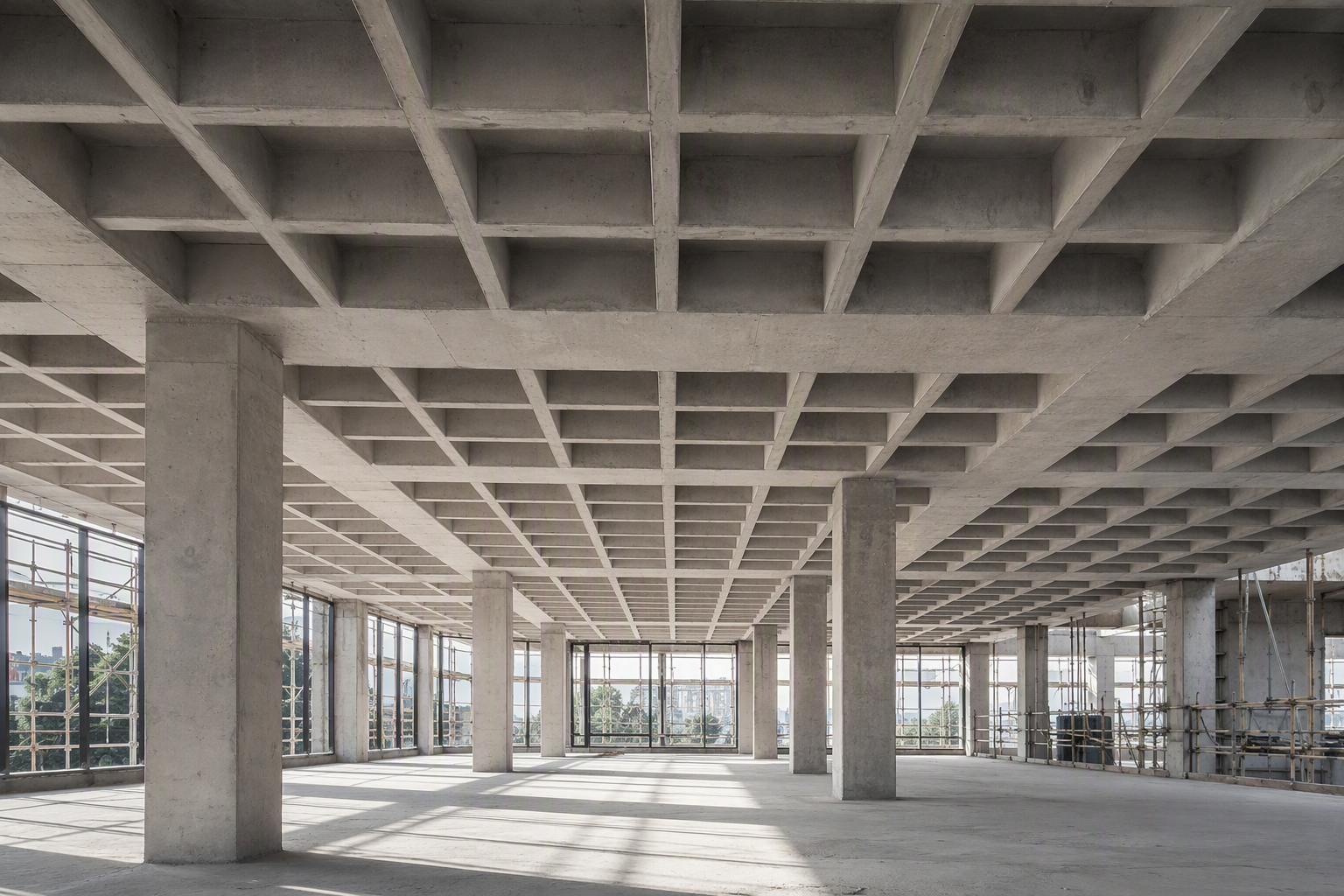

سقف وافل دوطرفه
در نوع دوطرفه، ریبها در دو جهت متعامد امتداد دارند و هر دو مسیر در انتقال بار به ستونها یا تکیهگاههای پیرامونی مشارکت میکنند. این رفتار معمولاً در شبکههای منظمتر ستونگذاری و پانلهایی با ابعاد نسبتاً متناسب کارآمدتر است. نامنظمی پلان، بازشوهای بزرگ، لبه آزاد یا اختلاف محسوس سختی تکیهگاهها توزیع نیرو را پیچیدهتر میکند.
مرز واقعی دو سیستم را مسیر بار و مدل تحلیل تعیین میکند، نه مربع یا مستطیل بودن قالب. حتی شبکهای از حفرههای مربعی ثابت نمیکند که مشارکت دو جهت برابر یا کافی است؛ این موضوع از تحلیل سختی ریبها و شرایط مرزی به دست میآید.
اجزای اصلی دال وافل
- دال رویه: لایه پیوسته بالای ریبها که بارهای موضعی را توزیع میکند و در رفتار خمشی، دیافراگمی، دوام و مقاومت حریق نقش دارد.
- ریبها: اعضای باربر باریک و عمیقی که در یک یا دو جهت شکل میگیرند. عرض، ارتفاع، فاصله و پیوستگی آنها بر سختی، مقاومت و حجم بتن اثر میگذارد.
- آرماتورها: میلگردهای طولی ریب، آرماتورهای بالای تکیهگاه، شبکه دال رویه و تقویتهای مورد نیاز اطراف ستون و بازشو را شامل میشوند.
- قالب وافل: قطعه حفرهساز که همراه کفبندی، قالب لبه، پشتبند و پایه، هندسه بتن تازه را حفظ میکند.
- نواحی توپر: قسمتهایی نزدیک ستون، لبه، بازشو یا بار متمرکز که ممکن است بدون حفره اجرا شوند.
- تکیهگاهها: ستونها، دیوارها، تیرها یا نوارهای تقویتشدهای که نیروهای دال را دریافت میکنند.
شمعبندی و زیرسازی در سازه دائمی باقی نمیمانند، اما تا زمان کسب مقاومت کافی بتن، وزن قالب، آرماتور، بتن تازه و بارهای اجرایی را تحمل میکنند. نشست پایه، مهاربندی ناکافی یا برداشتن زودهنگام شمعها میتواند پیش از بهرهبرداری به تغییرشکل، ترک یا آسیب موضعی بینجامد.
دهانه قابل طراحی به چه عواملی وابسته است؟
برای دهانه سقف وافل نمیتوان حداکثری عمومی تعیین کرد. حتی دو ساختمان با فاصله ستون یکسان ممکن است بهسبب تفاوت کاربری، بار تیغهها، نوع تکیهگاه، محدودیت خیز یا مشخصات مصالح، طرحهای متفاوتی داشته باشند.
عوامل اصلی در تعیین دهانه عبارتاند از:
- طول دهانه مؤثر در هر دو جهت و نظم شبکه ستونها؛
- بارهای مرده، زنده، خطی و متمرکز و محل تجهیزات یا تیغههای سنگین؛
- عمق کلی سقف، ارتفاع و عرض ریبها و فاصله محور تا محور آنها؛
- مشخصات بتن و آرماتور و آثار وابسته به زمان مصالح؛
- پیوستگی دهانهها و وجود ستون، دیوار، تیر یا لبه آزاد؛
- ظرفیت خمشی و برشی، برش پانچ و انتقال لنگر در اتصال دال و ستون؛
- خیز کوتاهمدت و بلندمدت، ترکخوردگی و حساسیت کف به ارتعاش؛
- ابعاد و محل بازشوها و میزان اختلال آنها در مسیر بار؛
- محدودیت ارتفاع طبقه، معماری و مسیر تأسیسات.
افزایش عمق ریب معمولاً سختی خمشی را بیشتر میکند، ولی میتواند ارتفاع مفید طبقه و هزینه قالب را تحت تأثیر قرار دهد. افزودن میلگرد نیز همیشه راهحل خیز نیست، چون تغییرشکل به سختی مقطع ترکخورده، خزش، جمعشدگی، مدت بارگذاری و توالی ساخت وابسته است. دهانه مناسب از فرایند تکراری تحلیل، طراحی و هماهنگی سازه با معماری و تأسیسات به دست میآید.
ضخامت سقف وافل چگونه تعیین میشود؟
واژه «ضخامت» در گفتوگوهای اجرایی دو مفهوم دارد: ضخامت دال رویه و عمق کلی از بالای کف تا زیر ریب. اشتباه گرفتن این دو، برآورد وزن، ارتفاع سازه و عملکرد سقف را مخدوش میکند.
عمق کلی یکی از عوامل اصلی سختی خمشی است و بر ارتفاع طبقه، نمای زیر سقف و مسیر تأسیسات اثر میگذارد. دال رویه نیز باید برای خمش موضعی میان ریبها، جایگیری آرماتور، پوشش بتن، بتنریزی، دوام و حریق کفایت داشته باشد. مقدار نهایی هر دو بر اساس محاسبات و ضوابط مورد پذیرش پروژه تعیین میشود.
عرض و ارتفاع ریب و مدول قالب نیز بخشی از این تصمیماند. ریب بسیار باریک، تراکم آرماتور، عبور سنگدانه و ویبره را دشوار میکند؛ عمق بیش از نیاز هم ارتفاع و هزینه اجرا را بالا میبرد. هندسه مناسب باید همزمان سه معیار مقاومت، بهرهبرداری و قابلیت ساخت را پاسخ دهد.

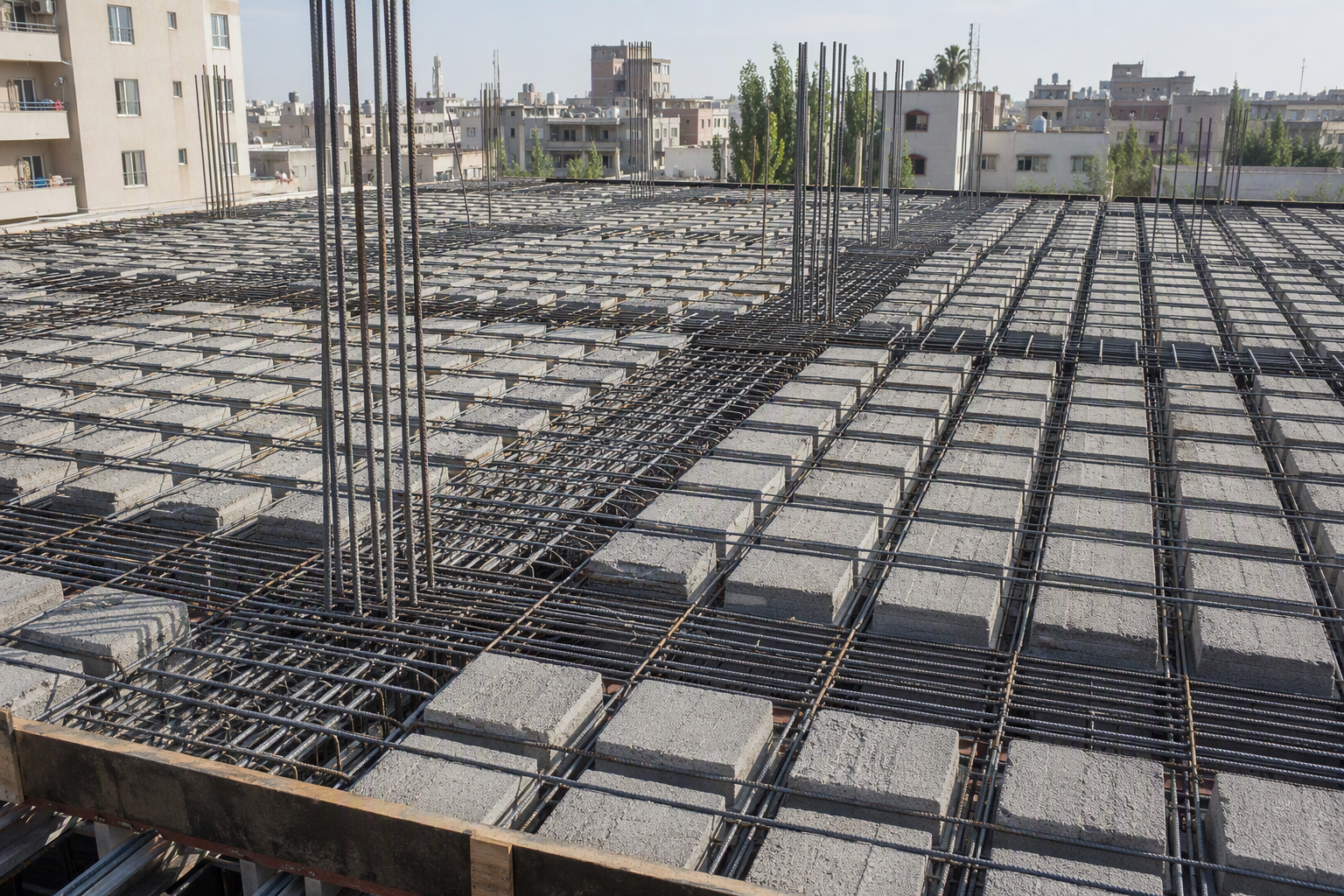

وزن سقف وافل چگونه محاسبه میشود؟
وزن سازهای دال از حجم واقعی بتن در دال رویه، ریبها، نواحی توپر، تیرهای احتمالی و تقویتهای اطراف ستون به دست میآید. ضرب مساحت سقف در عمق کلی، حجم بتن مقطع ریبدار را بیشبرآورد میکند؛ محاسبه صرفاً بر اساس دال رویه نیز ریبها و بخشهای توپر را نادیده میگیرد.
برای تعیین بار مرده کامل باید وزن کفسازی، سقف کاذب، تیغهها، نما، تجهیزات ثابت و سایر لایهها جداگانه به وزن سازه افزوده شود. وزن قالب و بتن تازه نیز در طراحی زیرسازی و بررسی مرحله اجرا اهمیت دارد، هرچند بار دائمی ساختمان محسوب نمیشود.
وافل در مقایسه با دال توپر دارای عمق کلی یکسان معمولاً بتن کمتری مصرف میکند، اما این گزاره به معنای سبکتر بودن آن از هر گزینه جایگزین نیست. یک دال توپر کمعمق، سیستم مجوف، سقف مرکب یا دال پستنیده ممکن است در پروژه مشخص وزن دیگری داشته باشد. مقایسه معتبر باید میان طرحهای قابل اجرا با باربری و معیارهای بهرهبرداری برابر صورت گیرد.
کنترل خیز و ارتعاش؛ جایی که مقاومت کافی نیست
قبولی مقاومت خمشی، مناسب بودن سقف را بهتنهایی ثابت نمیکند. تغییرشکل زیاد ممکن است ترک تیغهها، اختلال در نما، ناهمواری کف یا آسیب اجزای غیرسازهای را در پی داشته باشد. خیز آنی و بلندمدت ناشی از بار ماندگار، ترکخوردگی، خزش و جمعشدگی باید مطابق ضوابط طرح بررسی شوند.
عمق و فاصله ریبها، مقدار آرماتور، پیوستگی دهانه، سن بتن هنگام بارگذاری و برنامه برداشتن شمعها بر تغییرشکل اثر دارند. انبار کردن مصالح روی سقف جوان یا اجرای طبقه بعد بدون طرح بازشمعبندی، شرایط واقعی را از فرضهای محاسباتی دور میکند. در نتیجه، کنترل خیز فقط خروجی مدل تحلیل نیست و به روش ساخت نیز وابستگی مستقیم دارد.
در کفهای دارای دهانه بزرگ، جرم کم یا کاربری حساس، ارتعاش ناشی از حرکت افراد و تجهیزات نیز ممکن است معیار تعیینکننده باشد. افزایش ظرفیت خمشی الزاماً ارتعاش را برطرف نمیکند؛ سختی، جرم، میرایی، پیوستگی و نوع بهرهبرداری باید کنار هم سنجیده شوند.
برش پانچ و طراحی ناحیه ستون
در دال دوطرفه متکی بر ستون، واکنش تکیهگاهی در محدودهای کوچک متمرکز میشود و خطر گسیختگی برش پانچ شکل میگیرد. حفرههای نزدیک ستون ممکن است سطح مؤثر انتقال برش را کاهش دهند؛ بنابراین هندسه این ناحیه اغلب با بخش میانی دهانه تفاوت دارد.
راهکار طراحی میتواند ناحیه توپر، افزایش عمق، تغییر آرایش ریبها یا تقویت سازهای را دربر گیرد. انتخاب روش و ابعاد آن باید بر پایه محاسبات انجام شود، نه صرفاً مضربی از اندازه قالب. محیط کنترل برش، عمق مؤثر، انتقال لنگر نامتعادل، موقعیت ستون و بازشوهای مجاور همگی بر نتیجه اثر دارند.
ستون داخلی، کناری و گوشه شرایط یکسانی ندارند. در ستونهای لبه و گوشه، محیط مقاوم محدودتر و انتقال نیرو نامتقارنتر است. بازشوی تأسیساتی نزدیک ستون نیز میتواند مسیر برش را مختل کند؛ ازاینرو محل یا ابعاد آن نباید بدون تأیید طراح سازه تغییر یابد. برای شناخت تفاوت اتصال ستون به دال بدون ریب، راهنمای دال تخت بتنی قابل مطالعه است.
مراحل اجرای سقف وافل
- هماهنگی نقشهها: محور ستونها، جهت ریبها، ترازها، نواحی توپر، بازشوها، لبهها و مسیر تأسیسات در نقشههای سازه، معماری و مکانیک تطبیق داده میشوند. تغییر دیرهنگام بازشو ممکن است یک ریب اصلی یا ناحیه حساس ستون را قطع کند.
- اجرای زیرسازی: پایهها روی بستری پایدار قرار میگیرند و پشتبندها مطابق طرح اجرایی چیده میشوند. ظرفیت پایه، فاصله شمعها، مهاربندی جانبی، تراز و برنامه بازشمعبندی باید کنترل شود.
- قالببندی لبه و نواحی توپر: قالب پیرامونی، کفبندی و محدودکننده بخشهای توپر نصب میشوند. ابعاد این قسمتها باید دقیقاً با نقشه سازه همخوانی داشته باشد.
- چیدمان قالبهای وافل: قالبها بر اساس مدول و جهت مصوب نصب و مهار میشوند. درزها باید خروج شیره بتن را محدود کنند و ماده رهاساز نیز نباید آرماتور یا سطح درز اجرایی را آلوده سازد.
- آرماتوربندی سقف وافل: میلگردهای ریب، آرماتورهای تکیهگاهی، شبکه دال رویه و تقویتهای اطراف ستون و بازشو مطابق نقشه بسته میشوند. لقمه و اسپیسر باید موقعیت و پوشش میلگردها را هنگام بتنریزی حفظ کنند.
- جانمایی تأسیسات و قطعات مدفون: غلافها، جعبهها و بازشوهای طراحیشده پیش از بتنریزی نصب میشوند. عبور لوله از جان ریب یا بریدن میلگرد بدون جزئیات تأییدشده پذیرفتنی نیست.
- بازرسی پیش از بتنریزی: پایداری زیرسازی، تراز، تمیزی قالب، ابعاد ریب و نواحی توپر، پوشش آرماتور، محل بازشوها و امکان عبور بتن بررسی و ثبت میشود.
- بتنریزی و تراکم: توالی ریختن بتن باید از تجمع موضعی و بارگذاری نامتعادل قالب جلوگیری کند. جانهای باریک به تراکم کافی نیاز دارند، اما ویبره نادرست ممکن است قالب را جابهجا کند یا جداشدگی بتن به وجود آورد.
- پرداخت و عملآوری: سطح رویه در تراز مورد نیاز پرداخت و بتن در برابر خشکشدن زودرس، تغییر شدید دما و ضربه محافظت میشود. کیفیت عملآوری بر مقاومت، دوام و ترکخوردگی اثر مستقیم دارد.
- قالببرداری و بازشمعبندی: زمان برداشتن قالب و پایه تابع مقاومت کسبشده بتن، دهانه، بارهای موجود، شرایط محیطی و برنامه ساخت طبقات بعدی است؛ یک زمان تقویمی ثابت برای همه پروژهها مبنای قابل اتکایی نیست.
کنترل کیفیت؛ از زیرسازی تا پس از قالببرداری
نشست زیرسازی، جابهجایی آرماتورهای بالا و کرموشدگی جان ریب از خطاهای مهم اجرای سقف وافلاند. نشست پایهها هندسه سقف و خیز اولیه را تغییر میدهد؛ پایین رفتن میلگرد بالا ظرفیت ناحیه لنگر منفی را کم میکند و کرموشدگی ممکن است سطح مؤثر بتن و دوام عضو را کاهش دهد.
بازرسی نباید به مرحله پیش از بتنریزی محدود بماند. حین کار، جابهجایی قالبها، تمرکز بتن تازه، وضعیت اسپیسرها، دسترسی ویبراتور و تغییرشکل زیرسازی نیاز به پایش دارند. پس از قالببرداری نیز ابعاد ریب، تراز، ترکها، حفرههای سطحی و آسیب لبهها باید ثبت و ارزیابی شوند.
ظاهر منظم حفرهها کیفیت سازهای را اثبات نمیکند. جزئیاتی مانند مهار میلگرد یا تراکم بتن در نقاط شلوغ پس از اجرا دیده نمیشوند. چکلیست، ثبت تصویری مراحل و تأیید دستگاه نظارت، ردیابی کیفیت را آسانتر میکند. پیش از هر ترمیم ظاهری نیز باید عمق، گستردگی و علت عیب روشن شود.
مزایای سقف وافل؛ همراه با شرط تحقق
کاهش بتن در بخشهای کماثر
حفرهها بخشی از بتن ناحیه کششی را حذف میکنند و ممکن است بار مرده دال و تقاضای وارد بر ستون و پی را کاهش دهند. مقدار واقعی صرفهجویی از متره طرح نهایی به دست میآید و باید با گزینهای بهینهشده و دارای عملکرد معادل سنجیده شود.
نسبت مناسب سختی به جرم
تمرکز بتن در دال رویه و ریبهای عمیق، حفظ عمق مؤثر با حجم کمتر بتن را ممکن میسازد. این ویژگی برای برخی دهانهها سودمند است، ولی نیاز به کنترل خیز، ارتعاش، برش و پانچ را از میان نمیبرد. انتخاب قالب عمیقتر نیز بدون بازطراحی کل سیستم، مجوز افزایش دهانه نیست.
کاهش تیرهای آویز در بعضی طرحها
در برخی آرایشهای دوطرفه، انتقال مستقیم بار میان دال و ستون تعداد تیرهای آویز داخلی را کاهش میدهد و انعطاف معماری بیشتری فراهم میآورد. بااینحال، تیر پیرامونی، ناحیه توپر یا تقویتهای دیگر ممکن است همچنان ضروری باشند. عمق ریبها نیز باید در ارتفاع مفید طبقه لحاظ شود.
امکان استفاده معماری از نمای زیر سقف
شبکه منظم حفرهها میتواند بخشی از طراحی داخلی باشد، مشروط به اینکه کیفیت قالب، درزبندی، رنگ بتن، محل چراغها و مسیر تأسیسات از ابتدا برای نمای اکسپوز برنامهریزی شوند. در صورت اجرای سقف کاذب کامل، این قابلیت بصری ارزش عملی خود را از دست میدهد.
بهرهوری قالب در پلانهای تکرارشونده
در پلان منظم و طبقات تکراری، استفاده چندباره از قالبها میتواند بهرهوری اجرا را افزایش دهد. شکستهای متعدد، تنوع مدول، بازشوهای زیاد و سطح کم پروژه، تعداد قطعات مکمل و زمان تنظیم را بالا میبرند و این مزیت را محدود میکنند.

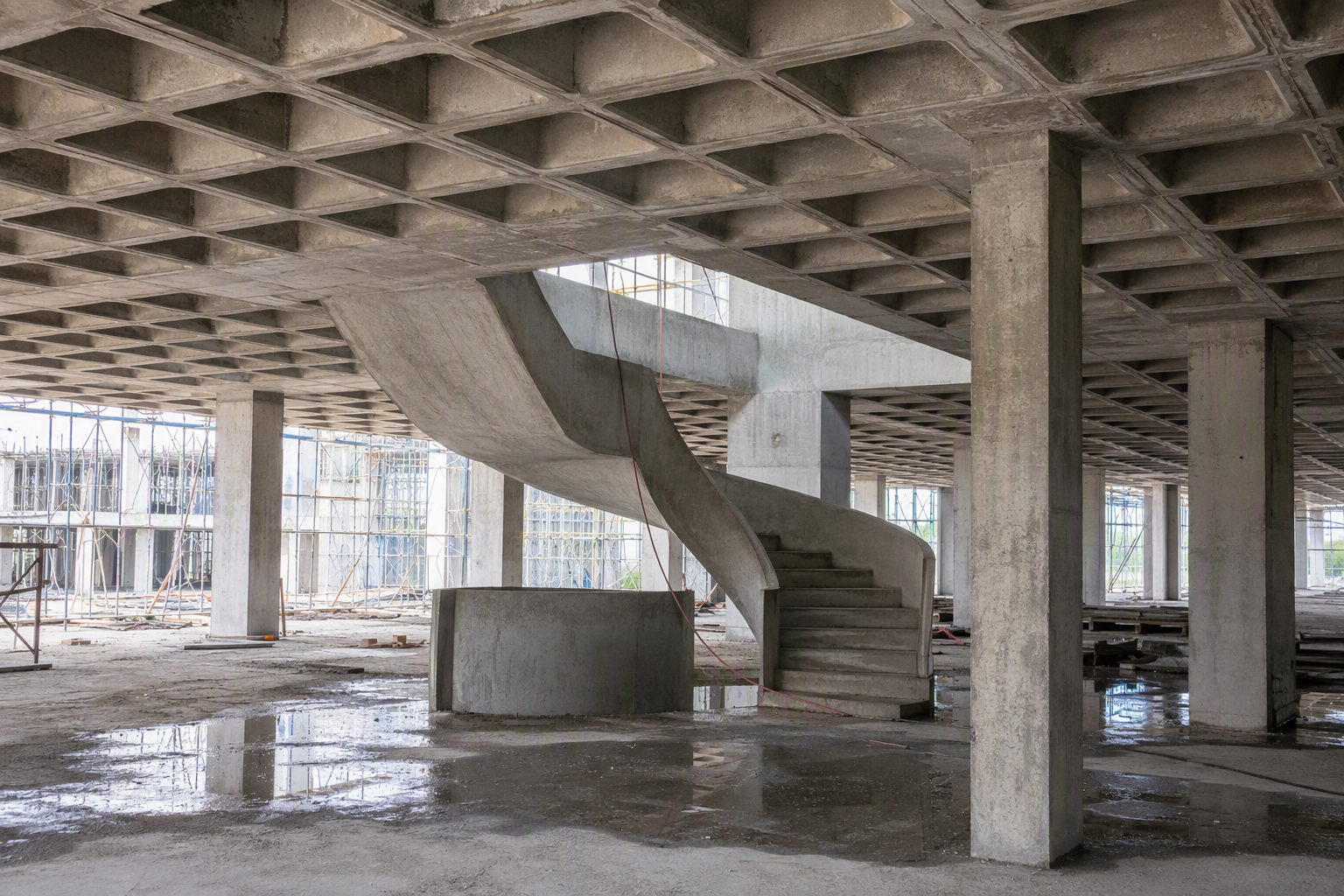

معایب و شرایطی که وافل انتخاب مناسبی نیست
- حساسیت به اجرا: تعداد زیاد قالبها، ریبهای باریک و تراکم آرماتور در بعضی نقاط به تیم مجرب و نظارت پیوسته نیاز دارد.
- پیچیدگی نواحی ناپیوسته: اطراف ستون، لبهها و بازشوهای بزرگ ممکن است به بخش توپر یا جزئیات ویژه احتیاج داشته باشد.
- عمق سازهای: کاهش وزن الزاماً به معنای کاهش عمق نیست. در پروژههای دارای محدودیت ارتفاع، ریبها میتوانند فضای مفید یا مسیر تأسیسات را محدود کنند.
- محدودیت عبور تأسیسات: ریب بخشی از مسیر باربری است و بدون بررسی سازهای نباید برای عبور کانال یا لوله قطع شود.
- اقتصاد وابسته به تکرار: در مساحت کم، پلان پیچیده یا پروژه فاقد امکان استفاده مجدد از قالب، هزینه تجهیز و نیروی کار ممکن است توجیه نداشته باشد.
- دشواری تغییرات آینده: ایجاد بازشوی جدید پس از بهرهبرداری به شناسایی ریبها، آرماتورها و نواحی حساس و سپس ارزیابی سازهای نیاز دارد.
- حساسیت نمای اکسپوز: نشت شیره بتن، اختلاف رنگ، آسیب قالب و ناهمترازی حفرهها در سقف بدون پوشش مستقیماً دیده میشوند.
شبکه ستونگذاری بسیار نامنظم، بارهای متمرکز سنگین بدون مسیر انتقال روشن، محدودیت شدید ارتفاع، تعدد بازشوهای بزرگ یا نبود تیم اجرایی مناسب، احتمال برتری گزینههای دیگر را افزایش میدهد. در چنین شرایطی بهتر است انواع سقف ساختمان با ورودیها و معیارهای یکسان مقایسه شوند.
مقایسه وافل با دال توپر، دال مجوف و پستنیده
| سیستم | ساختار کلی | محور اصلی ارزیابی |
|---|---|---|
| دال توپر | مقطع بتنی پیوسته در تمام سطح | قالببندی سادهتری دارد، اما نسبت به وافل همعمق بتن بیشتری مصرف میکند. مقایسه نهایی باید میان طرحهای بهینه باشد. |
| دال وافل | دال رویه همراه ریبهای نمایان در یک یا دو جهت | نسبت سختی به جرم مطلوبی ارائه میدهد، ولی اجرای ریبها، زیرسازی و ناحیه ستون کنترل دقیق میطلبد. |
| دال مجوف | فضاهای خالی محصور درون ضخامت دال | سطح زیرین معمولاً تخت میماند، اما مهار حفرهسازها، کنترل شناوری و توالی بتنریزی آن با وافل تفاوت دارد. |
| دال پستنیده | دال بتنی دارای تاندونهای کشیدهشده | برای کنترل تنش و تغییرشکل از پیشتنیدگی بهره میبرد و طراحی، تجهیزات و تیم تخصصی متناسب میخواهد. |
در وافل، حفرهها معمولاً پس از قالببرداری از زیر دیده میشوند و شبکه ریب آشکار میماند. در دال مجوف، قطعات حفرهساز داخل مقطع باقی میمانند و دو سطح دال میتواند تخت باشد. این تفاوت، مسیر بار، شیوه اجرا، معماری و عبور تأسیسات را تحت تأثیر قرار میدهد.
مقایسه با سقف پستنیده نیز نباید فقط بر مصرف بتن تکیه کند. دهانه، خیز، عمق سازه، چرخه اجرا، تخصص پیمانکار، امکان ایجاد بازشو و هزینه کل ساختمان باید همزمان سنجیده شوند.
قیمت سقف وافل به چه عواملی بستگی دارد؟
قیمت سقف وافل را نمیتوان بدون مشخصات پروژه به نرخ عمومی هر مترمربع تقلیل داد. شکل پلان و تعداد طبقات تکراری بر بهرهوری قالب اثر دارند؛ عمق و مدول سقف مقدار بتن را تغییر میدهند و تعداد نواحی توپر، بازشوها، کنسولها و تیرهای پیرامونی حجم کار اجرایی را مشخص میکند.
هزینه قالب با توجه به خرید یا اجاره، تعداد دفعات استفاده، حمل، نظافت، قطعات مکمل و احتمال خرابی ارزیابی میشود. زیرسازی، شمعبندی و بازشمعبندی، آرماتوربندی، پمپ و بتنریزی، عملآوری، نیروی متخصص و کنترل کیفیت نیز سهم مستقلی در برآورد دارند.
تحلیل اقتصادی کامل، اثر نوع سقف بر ستون و پی، ارتفاع طبقه، نما، تأسیسات، سقف کاذب و برنامه زمانی را نیز در نظر میگیرد. کاهش بتن شاید بخشی از هزینه را کم کند، اما قالببندی پیچیده یا چرخه کند اجرا میتواند نتیجه را معکوس کند. برآورد قابل اتکا پس از طرح اولیه و متره گزینههای قابل اجرا شکل میگیرد.
چکلیست تصمیمگیری برای پروژه
- آیا شبکه ستونها با رفتار یکطرفه یا دوطرفه مورد انتظار سازگار است؟
- بارهای گسترده، تیغهای و متمرکز و محل تجهیزات سنگین مشخص شدهاند؟
- عمق مجاز سازه با ارتفاع ریب، کفسازی، سقف کاذب و مسیر تأسیسات هماهنگی دارد؟
- خیز کوتاهمدت و بلندمدت، ترکخوردگی و در صورت نیاز ارتعاش بررسی شدهاند؟
- برش پانچ ستونهای داخلی، کناری و گوشه و اثر بازشوهای نزدیک آنها کنترل شده است؟
- برای نواحی توپر، لبهها، کنسولها و بازشوها جزئیات اجرایی روشن وجود دارد؟
- ابعاد ریب و تراکم آرماتور با امکان بتنریزی و ویبره مناسب سازگارند؟
- تیم اجرا، قالب مناسب، زیرسازی مطمئن و برنامه عملآوری و بازشمعبندی در دسترساند؟
- هزینه کل با گزینههای دارای عملکرد و محدودیتهای یکسان مقایسه شده است؟
اگر پاسخ چند پرسش هنوز روشن نیست، انتخاب نوع سقف زودهنگام خواهد بود. مقایسه فنی باید بر پایه پلان، بارگذاری، محدودیت ارتفاع و معیارهای بهرهبرداری مشترک انجام شود؛ وگرنه نتیجه اقتصادی یا سازهای قابل اعتماد نیست.
مبنای ضوابط طراحی و اجرا
طراحی و جزئیات دال وافل باید بر اساس ضوابط لازمالاجرای پروژه و زیر نظر مهندس محاسب انجام گیرد. در ایران، مبحث نهم مقررات ملی ساختمان از مراجع اصلی طراحی و اجرای سازههای بتنآرمه به شمار میرود. در پروژههایی که استانداردهای بینالمللی پذیرفته شدهاند، الزامات مرتبط ACI 318 نیز ممکن است مبنای کنترل قرار گیرد. ویرایش مرجع، دامنه کاربرد و معیارهای پذیرش باید در اسناد پروژه مشخص باشند؛ انتخاب پراکنده بندهایی از استانداردهای مختلف بدون بررسی سازگاری، رویکرد درستی نیست.
جمعبندی
انتخاب سقف وافل زمانی منطقی است که هندسه ریبها و ستونگذاری، مسیر انتقال بار، خیز، برش پانچ، ارتفاع معماری و توان اجرایی بهصورت یک مجموعه بررسی شوند. مزیتهای بالقوه آن، از کاهش بتن تا حذف بعضی تیرهای آویز، خودکار و همیشگی نیستند و باید در طرح نهایی اثبات شوند.
پیش از تصمیمگیری، گزینهها را با ورودیهای برابر تحلیل و متره کنید؛ سپس اثر هر سیستم را بر سازه، معماری، تأسیسات و زمان اجرا بسنجید. برای مقایسه بر مبنای اطلاعات واقعی پروژه میتوان از صفحه درخواست آنالیز اولیه پروژه استفاده کرد.
