در طراحی سازه، سقف فقط عضوی برای تحمل بارهای ثقلی نیست و در برابر نیروهای جانبی نیز نقش مهمی دارد. دیافراگم سقف بخشی از مسیر انتقال نیرو در ساختمان است و نحوه عملکرد آن می‌تواند بر توزیع نیروی زلزله بین اجزای مقاوم سازه اثر بگذارد.
با این حال، نمی‌توان همه سقف‌ها را بدون بررسی، دیافراگم صلب در نظر گرفت. نوع سیستم سقف، سختی داخل صفحه، هندسه پلان، بازشوها، آرایش عناصر باربر جانبی و نحوه اتصال اجزا همگی در رفتار دیافراگم مؤثرند. در ادامه بررسی می‌کنیم دیافراگم سقف چیست، چه انواعی دارد و صلبیت آن براساس چه معیارهایی ارزیابی می‌شود.

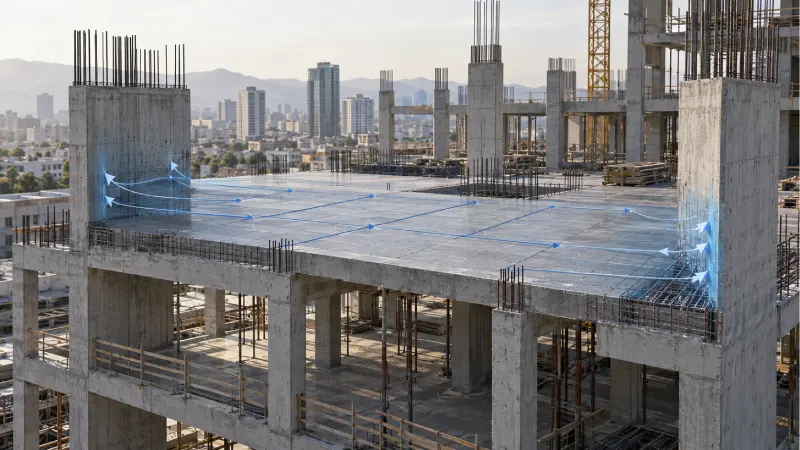

دیافراگم سقف چیست و چه وظیفه‌ای در سازه دارد؟
دیافراگم سقف بخشی از سازه است که نیروهای جانبی ایجادشده در تراز هر طبقه را دریافت کرده و به عناصر قائم سیستم باربر جانبی منتقل می‌کند. در بیشتر ساختمان‌ها، خود کف و اجزای متصل به آن این نقش را بر عهده دارند؛ بنابراین عملکرد دیافراگمی یکی از وظایف مهم سقف در کنار تحمل بارهای ثقلی محسوب می‌شود.
برای درک بهتر، می‌توان سطح سقف را مانند یک صفحه افقی در نظر گرفت که اجزای مختلف سازه را به یکدیگر مرتبط می‌کند. هنگام وقوع زلزله، نیروهای اینرسی ناشی از جرم طبقه باید از طریق این صفحه به دیوارهای برشی، قاب‌های خمشی یا مهاربندها برسند. به همین دلیل، دیافراگم سقف سازه باید علاوه بر مقاومت کافی، سختی و پیوستگی مناسبی در داخل صفحه داشته باشد تا این انتقال نیرو بدون ایجاد تغییرشکل نامطلوب انجام شود.
عملکرد مناسب دیافراگم به این معنا نیست که سقف هیچ تغییرشکلی ندارد؛ میزان تغییرشکل داخل صفحه و نحوه توزیع نیرو به رفتار واقعی سقف و سیستم باربر جانبی ساختمان وابسته است.
مسیر انتقال نیرو در دیافراگم سقف چگونه است؟
در زمان زلزله، حرکت زمین باعث ایجاد نیروی اینرسی در جرم طبقات می‌شود. این نیرو ابتدا در تراز سقف شکل می‌گیرد و سپس باید از طریق یک مسیر پیوسته به اجزای مقاوم جانبی منتقل شود.
این مسیر را می‌توان به‌صورت ساده چنین در نظر گرفت:
جرم طبقه ← نیروی اینرسی ← دیافراگم سقف ← سیستم باربر جانبی ← فونداسیون
اگر در بخشی از این مسیر پیوستگی کافی وجود نداشته باشد، برای مثال اتصال سقف به دیوار برشی مناسب نباشد یا یک بازشوی بزرگ مسیر انتقال نیرو را مختل کند، توزیع نیرو می‌تواند با حالت مورد انتظار در طراحی متفاوت شود.
بنابراین در بررسی دیافراگم فقط مقاومت خود سقف اهمیت ندارد؛ مشخص بودن مسیر انتقال نیرو و ارتباط مناسب میان سقف و عناصر قائم سازه نیز بخش مهمی از عملکرد دیافراگمی است.
انواع دیافراگم سقف کدام‌اند؟
دیافراگم‌ها براساس میزان تغییرشکل داخل صفحه و نحوه مشارکت آن‌ها در توزیع نیروهای جانبی، به سه گروه صلب، نیمه‌صلب و انعطاف‌پذیر یا نرم تقسیم می‌شوند. این تقسیم‌بندی اهمیت زیادی در تحلیل سازه دارد؛ زیرا فرض انتخاب‌شده برای دیافراگم می‌تواند نحوه توزیع نیروی زلزله بین عناصر باربر جانبی را تغییر دهد.
دیافراگم صلب سقف چیست؟
در دیافراگم صلب سقف، تغییرشکل داخل صفحه در مقایسه با تغییرشکل کلی سیستم جانبی محدود است. به همین دلیل، در تحلیل می‌توان حرکت نقاط یک تراز را با فرض صلبیت زیاد داخل صفحه ساده‌سازی کرد.
در چنین شرایطی، نحوه توزیع نیرو میان دیوارهای برشی، قاب‌های خمشی یا مهاربندها بیشتر تحت تأثیر موقعیت و سختی این عناصر قرار می‌گیرد. با این حال، صلب بودن به معنای صفر بودن تغییرشکل سقف نیست؛ بلکه نشان می‌دهد تغییرشکل داخل صفحه در حدی است که فرض صلب برای تحلیل قابل استفاده باشد.
دیافراگم نیمه صلب چیست؟
در دیافراگم نیمه‌صلب، تغییرشکل داخل صفحه سقف به اندازه‌ای است که نمی‌توان اثر آن را در توزیع نیرو نادیده گرفت. در این حالت، هم سختی دیافراگم و هم سختی عناصر قائم باربر جانبی در رفتار سازه نقش دارند.
مدل نیمه‌صلب امکان بررسی واقعی‌تر تغییرشکل و نیروهای داخل صفحه سقف را فراهم می‌کند. به همین دلیل، در سازه‌هایی با هندسه خاص، بازشوهای قابل‌توجه یا نیاز به بررسی دقیق مسیر انتقال نیرو، ممکن است استفاده از مدل نیمه‌صلب اهمیت بیشتری پیدا کند.
دیافراگم نرم یا انعطاف‌پذیر چیست؟
در دیافراگم انعطاف‌پذیر، تغییرشکل داخل صفحه نسبت به حرکت کلی طبقه قابل‌توجه است. در نتیجه، خود دیافراگم نقش بیشتری در نحوه توزیع نیرو میان عناصر مقاوم جانبی پیدا می‌کند و نمی‌توان رفتار آن را مشابه یک صفحه تقریباً صلب در نظر گرفت.
این نوع رفتار بیشتر در سیستم‌هایی دیده می‌شود که سختی داخل صفحه محدودی دارند یا پیوستگی اجزای تشکیل‌دهنده سقف برای ایجاد عملکرد صفحه‌ای کافی نیست.
| نوع دیافراگم | رفتار داخل صفحه | نحوه توزیع نیرو |
| صلب | تغییرشکل محدود | بیشتر تابع آرایش و سختی عناصر قائم |
| نیمه‌صلب | تغییرشکل قابل‌توجه | تابع سختی سقف و عناصر قائم |
| انعطاف‌پذیر | تغییرشکل زیاد | رفتار خود دیافراگم نقش پررنگ‌تری دارد |
این دسته‌بندی یک توصیف رفتاری است و نمی‌توان تنها با مشاهده نوع سقف، درباره صلب یا نیمه‌صلب بودن آن تصمیم گرفت. برای تعیین دقیق رفتار دیافراگم باید معیارهای هندسی و تحلیلی مربوط به صلبیت نیز بررسی شوند.
صلبیت دیافراگم سقف چگونه تعیین می‌شود؟
برای تشخیص صلبیت دیافراگم سقف نمی‌توان فقط به نوع سیستم سازه‌ای یا بتنی بودن سقف استناد کرد. در تحلیل باید مشخص شود تغییرشکل داخل صفحه سقف تا چه اندازه بر پاسخ کلی ساختمان اثر می‌گذارد و آیا می‌توان رفتار آن را با فرض دیافراگم صلب سقف ساده‌سازی کرد یا خیر.
ویرایش پنجم استاندارد ۲۸۰۰ برای ارزیابی این موضوع، شرایط هندسی و کنترل تحلیلی را در نظر گرفته است. به همین دلیل، تعیین صلبیت در هر دیافراگم سقف سازه باید متناسب با مشخصات واقعی همان پروژه انجام شود.
معیار هندسی برای تشخیص دیافراگم صلب
براساس ویرایش پنجم استاندارد ۲۸۰۰، دیافراگم‌های دال بتنی و سقف عرشه فولادی پرشده با بتن در شرایط مشخص می‌توانند بدون انجام کنترل تحلیلی تفصیلی، صلب در نظر گرفته شوند.
یکی از این شرایط، نسبت دهانه به عمق دیافراگم کمتر یا مساوی ۳ است. منظور از عمق دیافراگم، ضخامت دال نیست؛ بلکه بُعد دیافراگم در پلان و در راستای نیروی جانبی مورد بررسی است. دهانه نیز فاصله افقی میان عناصر قائم مقاوم لرزه‌ای مجاور در نظر گرفته می‌شود.
علاوه بر این شرط هندسی، ساختمان نباید دارای نامنظمی در پلان از انواع هندسی، دیافراگم، جابه‌جایی خارج از صفحه و سیستم‌های غیرموازی باشد. در صورت وجود این نامنظمی‌ها، نمی‌توان صرفاً براساس نوع سقف و نسبت ابعاد، از فرض دیافراگم صلب سقف استفاده کرد و رفتار واقعی دیافراگم باید دقیق‌تر بررسی شود.
این موضوع در سیستم‌هایی مانند دال تخت بتنی نیز صدق می‌کند؛ پیوستگی بتن به‌تنهایی برای نتیجه‌گیری درباره صلب بودن دیافراگم کافی نیست و شرایط هندسی و وضعیت پلان سازه نیز باید با ضوابط مربوط تطبیق داده شوند.
کنترل تحلیلی صلبیت دیافراگم
اگر شرایط هندسی برای تشخیص مستقیم کافی نباشد، صلبیت دیافراگم سقف را می‌توان با مقایسه دو مدل تحلیلی بررسی کرد: مدلی که در آن سختی واقعی داخل صفحه دیافراگم لحاظ شده و مدلی که سقف در آن به‌صورت دیافراگم صلب مدل شده است.
براساس ویرایش پنجم استاندارد ۲۸۰۰، اگر تغییرمکان نقاط دیافراگم در مدل دارای سختی واقعی داخل صفحه نسبت به مدل با دیافراگم صلب کمتر از ۱۰ درصد اختلاف داشته باشد، می‌توان از فرض صلب برای آن دیافراگم استفاده کرد.
این کنترل نشان می‌دهد ساده‌سازی دیافراگم سقف سازه تا چه اندازه بر نتایج تحلیل اثر می‌گذارد. اگر تفاوت پاسخ دو مدل محدود باشد، فرض صلب تقریب مناسبی خواهد بود؛ اما اگر اختلاف قابل‌توجه باشد، سختی واقعی داخل صفحه سقف باید در مدل تحلیلی لحاظ شود.
در نتیجه، صلبیت یک ویژگی ثابت برای یک نوع سقف نیست. یک سیستم ممکن است در ساختمانی با پلان منظم و ابعاد مناسب رفتار نزدیک به صلب داشته باشد، اما همان سیستم در پروژه‌ای دیگر نیازمند مدل‌سازی دقیق‌تر رفتار داخل صفحه باشد.
دیافراگم نرم و نیمه‌صلب چگونه تشخیص داده می‌شوند؟
پس از بررسی شرایط صلبیت، اگر دیافراگم در گروه صلب قرار نگیرد، باید میزان تغییرشکل داخل صفحه آن ارزیابی شود. براساس ویرایش پنجم استاندارد ۲۸۰۰، اگر حداکثر تغییرشکل دیافراگم تحت بار جانبی بیش از دو برابر تغییرمکان نسبی متوسط طبقه باشد، دیافراگم در راستای مورد بررسی نرم یا انعطاف‌پذیر در نظر گرفته می‌شود.
به‌صورت خلاصه:
حداکثر تغییرشکل دیافراگم ÷ تغییرمکان نسبی متوسط طبقه > ۲ → دیافراگم نرم
اگر دیافراگم نه شرایط لازم برای صلب در نظر گرفته شدن را داشته باشد و نه در محدوده دیافراگم نرم قرار گیرد، رفتار آن نیمه‌صلب در نظر گرفته می‌شود. در این حالت، تغییرشکل داخل صفحه سقف نمی‌تواند در تحلیل نادیده گرفته شود و سختی واقعی یا مؤثر دیافراگم باید در مدل سازه لحاظ شود.
بنابراین تشخیص نوع دیافراگم یک فرآیند مرحله‌ای است: ابتدا امکان استفاده از فرض صلب بررسی می‌شود و در صورت رد شدن آن، براساس میزان تغییرشکل داخل صفحه، دیافراگم به‌عنوان نرم یا نیمه‌صلب طبقه‌بندی خواهد شد.

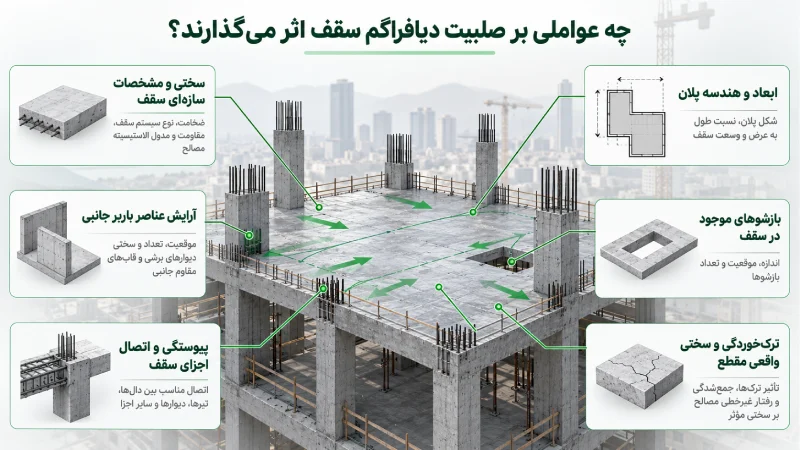

چه عواملی بر صلبیت دیافراگم سقف اثر می‌گذارند؟
رفتار دیافراگم سقف فقط به جنس یا نام سیستم سقف وابسته نیست. حتی دو ساختمان با یک نوع سقف ممکن است به دلیل تفاوت در ابعاد پلان، دهانه‌ها، محل دیوارهای برشی یا بازشوها، رفتار دیافراگمی متفاوتی داشته باشند. مهم‌ترین عوامل مؤثر بر صلبیت دیافراگم سقف را می‌توان در موارد زیر خلاصه کرد.
سختی و مشخصات سازه‌ای سقف
هرچه سختی داخل صفحه سقف بیشتر باشد، تغییرشکل دیافراگم در برابر نیروهای جانبی محدودتر خواهد بود. ضخامت بخش‌های بتنی، هندسه مقطع، نحوه آرماتورگذاری، پیوستگی اجزا و میزان ترک‌خوردگی همگی می‌توانند بر سختی مؤثر سقف اثر بگذارند.
این موضوع با سختی خمشی مرتبط با خیز سقف یکسان نیست. ممکن است یک سقف از نظر تغییرشکل قائم شرایط مناسبی داشته باشد، اما رفتار داخل صفحه آن برای بررسی دیافراگم نیازمند تحلیل جداگانه باشد.

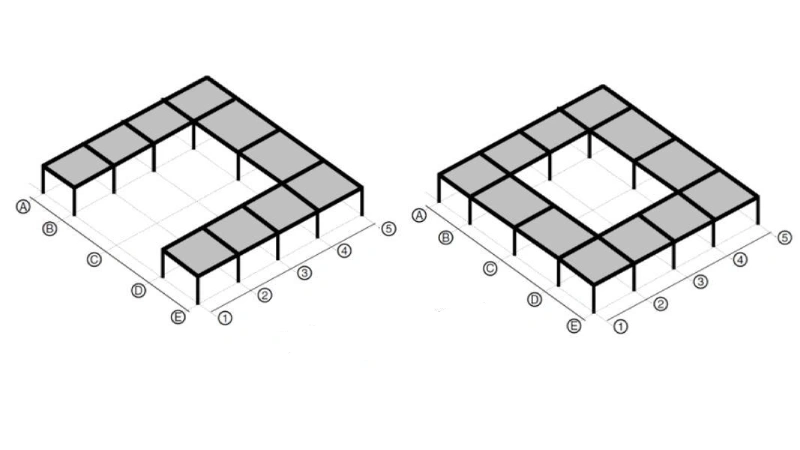

ابعاد و هندسه پلان
شکل پلان بر نحوه انتقال نیرو در دیافراگم سقف سازه اثر مستقیم دارد. در پلان‌های جمع‌وجور و منظم، مسیر انتقال نیرو معمولاً ساده‌تر است؛ اما با افزایش کشیدگی پلان یا ایجاد شکست‌های هندسی، بخش‌های مختلف دیافراگم ممکن است تغییرشکل متفاوتی تجربه کنند.
بنابراین تنها مساحت سقف تعیین‌کننده نیست و نسبت ابعاد، شکل کلی پلان و محل تغییرات هندسی نیز باید بررسی شوند.
آرایش عناصر باربر جانبی
دیافراگم نیرو را به عناصری مانند دیوار برشی، قاب خمشی یا مهاربند منتقل می‌کند. محل قرارگیری و سختی این عناصر بر نحوه توزیع نیروی جانبی در تراز سقف اثر دارد.
برای مثال، تمرکز عناصر مقاوم در یک بخش از پلان یا فاصله زیاد میان آن‌ها می‌تواند مسیر انتقال نیرو را متفاوت کند. به همین دلیل، رفتار دیافراگم را نمی‌توان مستقل از سیستم باربر جانبی ساختمان ارزیابی کرد.
بازشوهای موجود در سقف
بازشوهای راه‌پله، آسانسور و تأسیسات بخشی از سطح پیوسته دیافراگم را حذف می‌کنند. بازشوهای کوچک همیشه اثر تعیین‌کننده‌ای ندارند، اما افزایش ابعاد یا قرارگیری نامناسب آن‌ها می‌تواند مسیر جریان نیرو را تغییر داده و باعث تمرکز نیرو در نواحی اطراف شود.
اثر دقیق بازشو به اندازه، محل و ارتباط آن با عناصر مقاوم جانبی وابسته است. نحوه عملکرد این نواحی را در بخش بعدی با جزئیات بیشتری بررسی می‌کنیم.
پیوستگی و اتصال اجزای سقف
برای عملکرد مناسب دیافراگم، اجزای سقف باید بتوانند نیرو را به‌صورت پیوسته میان بخش‌های مختلف سازه منتقل کنند. اتصال نامناسب میان سقف و دیوار برشی، قاب یا سایر اجزای مقاوم می‌تواند حتی در یک سقف نسبتاً سخت، مسیر انتقال نیرو را دچار مشکل کند.
بنابراین در ارزیابی دیافراگم صلب سقف، تنها سختی سطح سقف مطرح نیست و جزئیات اتصال و امکان انتقال واقعی نیرو نیز اهمیت دارد.
ترک‌خوردگی و سختی واقعی مقطع
رفتار بتن در سازه واقعی با مقطع کاملاً سالم و ترک‌نخورده یکسان نیست. ایجاد ترک می‌تواند سختی مؤثر اجزای بتنی را کاهش دهد و بر مقدار تغییرشکل داخل صفحه تأثیر بگذارد.
به همین دلیل، در تحلیل دقیق دیافراگم باید سختی مؤثر متناسب با شرایط واقعی اعضا در نظر گرفته شود؛ به‌خصوص زمانی که رفتار نیمه‌صلب سقف و نیروهای داخل صفحه مستقیماً مورد بررسی قرار می‌گیرند.
در مجموع، صلبیت دیافراگم حاصل تعامل سقف، هندسه پلان و سیستم باربر جانبی است. به همین دلیل، نمی‌توان با یک قاعده عمومی گفت هر سقف بتنی یا هر سیستم دوطرفه الزاماً دیافراگم صلب خواهد داشت.
آیا نوع سقف تعیین می‌کند دیافراگم صلب باشد؟
نوع سیستم سقف بر سختی داخل صفحه و نحوه انتقال نیرو اثر دارد، اما به‌تنهایی تعیین نمی‌کند که دیافراگم سقف صلب، نیمه‌صلب یا انعطاف‌پذیر باشد. به همین دلیل، نمی‌توان صرفاً با مشاهده نام سیستم سقف درباره رفتار دیافراگمی آن نتیجه‌گیری کرد.
برای مثال، یک دال بتنی پیوسته معمولاً ظرفیت مناسبی برای ایجاد عملکرد صفحه‌ای دارد، اما این موضوع به معنای صلب بودن قطعی دیافراگم نیست. در مقابل، بعضی سیستم‌های جهت‌دار یا سقف‌هایی با اجزای ناپیوسته ممکن است حساسیت بیشتری به جزئیات اجرا و نحوه اتصال داشته باشند. آشنایی با انواع سقف ساختمان کمک می‌کند تفاوت ساختاری این سیستم‌ها بهتر مشخص شود.
| سیستم سقف | ویژگی مرتبط با رفتار دیافراگمی | ملاحظه مهم در ارزیابی |
| دال بتنی توپر | سطح پیوسته و سختی داخل صفحه مناسب | صلبیت باید براساس شرایط واقعی سازه کنترل شود |
| دال تخت بتنی | عملکرد صفحه‌ای پیوسته بدون تیرهای میانی | اتصال دال به ستون‌ها و سیستم جانبی اهمیت دارد |
| سقف تیرچه بلوک | رفتار اصلی سقف در یک جهت شکل می‌گیرد | دال رویه، کلاف‌ها و جزئیات اتصال بر عملکرد دیافراگمی مؤثرند |
| سقف عرشه فولادی | عملکرد مرکب ورق، بتن و اجزای اتصال | نحوه مهار و اتصال سقف به سیستم باربر جانبی اهمیت دارد |
| سقف وافل | شبکه دال و تیرچه‌ها می‌تواند در دو جهت مشارکت کند | هندسه شبکه و نواحی توپر باید در مدل واقعی دیده شوند |
| دال‌های مجوف یا مشبک | حذف بخشی از بتن و توزیع متفاوت مصالح | ارزیابی باید براساس مقطع واقعی و سختی مؤثر انجام شود |
آیا هر دال بتنی دیافراگم صلب است؟
خیر. یکی از خطاهای رایج این است که هر سقف بتنی به‌صورت خودکار دیافراگم صلب سقف فرض شود. پیوستگی و سختی بتن می‌تواند شرایط مناسبی برای عملکرد دیافراگمی ایجاد کند، اما برای تعیین صلبیت باید رفتار همان سقف در ارتباط با کل سازه بررسی شود.
برای نمونه، دو ساختمان با دال بتنی مشابه ممکن است به دلیل تفاوت در ابعاد پلان، محل عناصر مقاوم جانبی یا نحوه اتصال سقف به سازه، رفتار متفاوتی داشته باشند. بنابراین عبارت «سقف بتنی است، پس دیافراگم صلب است» مبنای کافی برای تصمیم‌گیری مهندسی نیست.
سیستم‌های دوطرفه چه تفاوتی دارند؟
در سیستم‌های دوطرفه، انتقال بارهای قائم در دو جهت اصلی سقف انجام می‌شود و اجزای سازه‌ای در هر دو راستا مشارکت دارند. این ویژگی می‌تواند شرایط مناسبی برای عملکرد صفحه‌ای ایجاد کند، اما به‌تنهایی تعیین‌کننده نوع دیافراگم سقف سازه نیست.
برای درک دقیق‌تر این تفاوت می‌توان رفتار دال یک‌طرفه و دوطرفه را بررسی کرد. در تحلیل دیافراگم، آنچه در نهایت اهمیت دارد سختی واقعی داخل صفحه و نحوه انتقال نیروی جانبی به سیستم مقاوم سازه است، نه صرفاً یک‌طرفه یا دوطرفه بودن سقف.
در نتیجه، نوع سقف یکی از ورودی‌های ارزیابی دیافراگم است، نه نتیجه نهایی آن. تشخیص صلب یا نیمه‌صلب بودن همچنان به رفتار واقعی دیافراگم سقف در کل سازه وابسته است.

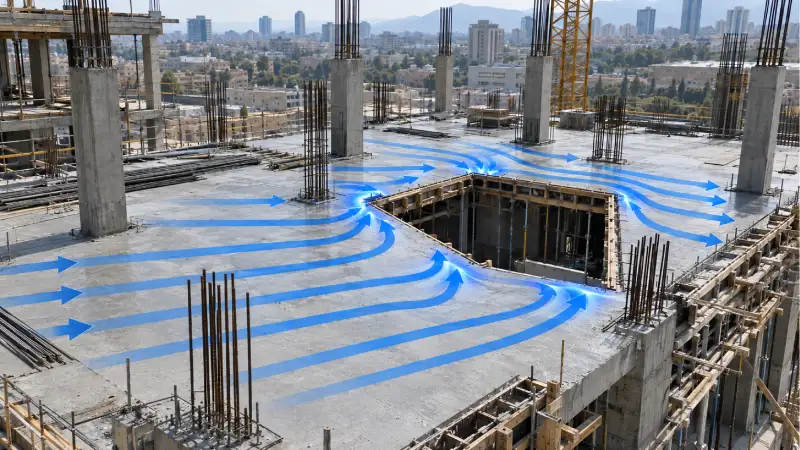

بازشوهای سقف چه اثری بر عملکرد دیافراگم دارند؟
بازشوها می‌توانند مسیر انتقال نیرو در دیافراگم سقف را تغییر دهند؛ زیرا بخشی از سطح پیوسته‌ای را که نیروهای داخل صفحه از آن عبور می‌کنند، حذف می‌کنند. اثر یک بازشو فقط به مساحت آن وابسته نیست و محل قرارگیری، شکل، فاصله از لبه‌های سقف و نزدیکی آن به عناصر باربر جانبی نیز اهمیت دارد.
تغییر مسیر انتقال نیرو در اطراف بازشو
در یک دیافراگم پیوسته، نیروهای داخل صفحه از مسیر نسبتاً مشخصی به سمت دیوارهای برشی، قاب‌های خمشی یا مهاربندها حرکت می‌کنند. وجود بازشو باعث می‌شود این مسیر در اطراف فضای خالی منحرف شود و نیرو از قسمت‌های باقی‌مانده سقف عبور کند.
هرچه بازشو بزرگ‌تر یا موقعیت آن بحرانی‌تر باشد، تغییر مسیر نیرو نیز قابل‌توجه‌تر خواهد بود. در چنین شرایطی، بعضی نواحی اطراف بازشو ممکن است نسبت به بخش‌های دیگر دیافراگم نیروی بیشتری تحمل کنند.
تمرکز نیرو در لبه‌های بازشو
حذف بخشی از سطح سقف می‌تواند موجب تمرکز تنش و نیرو در لبه‌ها و گوشه‌های بازشو شود. به همین دلیل، اطراف بازشوهای بزرگ معمولاً باید از نظر نیروهای داخل صفحه، آرماتورگذاری و پیوستگی مسیر انتقال نیرو با دقت بیشتری بررسی شود.
این موضوع به‌ویژه زمانی اهمیت پیدا می‌کند که بازشو در نزدیکی دیوار برشی یا سایر عناصر اصلی سیستم باربر جانبی قرار گرفته باشد.
آیا هر بازشویی عملکرد دیافراگم را مختل می‌کند؟
خیر. یک بازشوی کوچک لزوماً باعث تغییر محسوس رفتار دیافراگم سقف سازه نمی‌شود. اهمیت بازشو زمانی بیشتر می‌شود که ابعاد آن نسبت به سطح دیافراگم قابل‌توجه باشد، در مسیر اصلی انتقال نیرو قرار گیرد یا باعث ایجاد ناحیه باریک و کم‌سختی در سقف شود.
بنابراین نمی‌توان برای همه بازشوها یک حکم ثابت صادر کرد. بازشوهای راه‌پله، آسانسور، داکت تأسیسات یا حفره‌های بزرگ باید با توجه به موقعیت آن‌ها در پلان و ارتباطشان با سیستم باربر جانبی ارزیابی شوند.
در مجموع، اثر بازشو زمانی مهم می‌شود که پیوستگی مسیر انتقال نیرو را کاهش دهد یا باعث تمرکز نیرو در بخش محدودی از دیافراگم شود. در این شرایط، بررسی موضعی نواحی اطراف بازشو برای ارزیابی صحیح رفتار دیافراگم صلب سقف یا مدل نیمه‌صلب ضروری است.
اجزای اصلی دیافراگم سقف کدام‌اند؟
عملکرد دیافراگم سقف فقط به سطح دال محدود نمی‌شود. برای انتقال نیروی جانبی از نقاط مختلف سقف به سیستم مقاوم سازه، اجزای متفاوتی در کنار یکدیگر عمل می‌کنند. نقش و جزئیات این اجزا به نوع سقف، هندسه پلان و آرایش عناصر باربر جانبی بستگی دارد.
بدنه یا عرشه دیافراگم
بدنه دیافراگم همان بخش اصلی سقف است که نیروهای داخل صفحه در سطح آن منتقل می‌شوند. در یک دال بتنی، خود دال این نقش را بر عهده دارد و در سیستم‌های دیگر ممکن است مجموعه دال، ورق، تیرچه‌ها یا اجزای متصل به یکدیگر در ایجاد این عملکرد مشارکت کنند.
این بخش باید مقاومت و سختی کافی برای انتقال نیرو میان نقاط مختلف دیافراگم سقف سازه داشته باشد.
کورد یا عضو لبه چیست؟
کورد یا Chord معمولاً در لبه‌های دیافراگم قرار می‌گیرد و می‌توان نقش آن را تا حدی مشابه بال یک تیر عمیق در نظر گرفت. هنگامی که دیافراگم تحت اثر نیروی جانبی در داخل صفحه خم می‌شود، در لبه‌های آن نیروهای کششی و فشاری ایجاد می‌شوند که باید توسط اجزای مناسب تحمل شوند.
در دال‌های بتنی، تأمین این ظرفیت با جزئیات مناسب آرماتوربندی سقف و پیوستگی آرماتورها ارتباط مستقیم دارد.
کالکتور یا جمع‌کننده چیست؟
کالکتور یا Collector بخشی از دیافراگم است که نیروهای توزیع‌شده در سقف را جمع‌آوری کرده و به عناصر مشخص سیستم باربر جانبی منتقل می‌کند.
نیروی کالکتور معمولاً به‌صورت نیروی محوری کششی یا فشاری ظاهر می‌شود. اهمیت این عضو زمانی بیشتر می‌شود که دیوار برشی، مهاربند یا سایر عناصر مقاوم تنها بخشی از طول دیافراگم را پوشش دهند و نیرو برای رسیدن به آن‌ها نیاز به مسیر مشخصی داشته باشد.
اتصال دیافراگم به سیستم باربر جانبی
وجود بدنه مقاوم، Chord و Collector زمانی مؤثر است که اتصال مناسبی میان آن‌ها و عناصر قائم وجود داشته باشد. اتصال سقف به دیوار برشی، قاب یا مهاربند باید امکان انتقال نیروی طراحی را فراهم کند و مسیر نیرو در محل اتصال قطع نشود.
در برخی سازه‌ها، به‌ویژه در محل تغییر موقعیت یا قطع عناصر باربر جانبی در ارتفاع، دیافراگم باید نیرو را از یک بخش سازه دریافت و به بخش دیگری منتقل کند. در چنین شرایطی ممکن است اجزای انتقال‌دهنده دیگری مانند Distributor نیز وارد طراحی شوند.
بنابراین دیافراگم سقف را نباید فقط یک صفحه افقی در نظر گرفت؛ عملکرد آن حاصل همکاری بدنه سقف، اعضای لبه، جمع‌کننده‌ها و اتصالاتی است که یک مسیر پیوسته برای انتقال نیرو ایجاد می‌کنند.

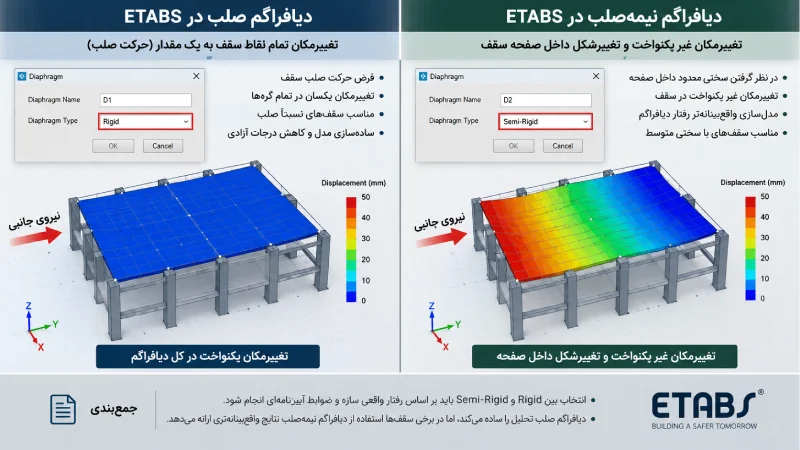

دیافراگم صلب و نیمه‌صلب در ETABS چه تفاوتی دارند؟
در ETABS انتخاب Rigid یا Semi-Rigid فقط یک تنظیم نرم‌افزاری نیست؛ این انتخاب مشخص می‌کند رفتار داخل صفحه دیافراگم سقف با چه سطحی از جزئیات وارد مدل سازه شود. بنابراین نوع دیافراگم باید متناسب با هدف تحلیل و شرایط واقعی پروژه انتخاب شود.
در حالت Rigid، نرم‌افزار رفتار نقاط یک دیافراگم را در داخل صفحه به‌صورت جسم صلب در نظر می‌گیرد. این فرض تعداد درجات آزادی مدل را کاهش می‌دهد و معمولاً باعث ساده‌تر و سریع‌تر شدن تحلیل می‌شود. با این حال، چون تغییرشکل واقعی داخل صفحه مدل نشده است، نمی‌توان از این مدل برای بررسی مستقیم تمام نیروهای داخلی دیافراگم استفاده کرد.
در حالت Semi-Rigid، سختی داخل صفحه اجزای سقف در مدل مشارکت دارد و تغییرشکل نقاط مختلف دیافراگم می‌تواند متفاوت باشد. در نتیجه، امکان بررسی جزئی‌تر رفتار داخل صفحه و نیروهایی مانند برش دیافراگم، نیروهای کورد و کالکتور فراهم می‌شود.
چه زمانی مدل نیمه‌صلب اهمیت بیشتری دارد؟
استفاده از Semi-Rigid زمانی اهمیت بیشتری پیدا می‌کند که هدف تحلیل فقط تعیین پاسخ کلی ساختمان نباشد و رفتار خود دیافراگم سقف سازه نیز مورد توجه قرار گیرد؛ برای مثال زمانی که باید نیروهای داخل صفحه، مسیر انتقال نیرو، کالکتورها یا نواحی حساس اطراف بازشوها بررسی شوند.
همچنین در سازه‌ای که امکان استفاده از فرض دیافراگم صلب سقف براساس ضوابط هندسی یا کنترل تحلیلی تأیید نشده است، سختی واقعی دیافراگم باید با دقت بیشتری در مدل لحاظ شود.
آیا مدل Semi-Rigid همیشه دقیق‌تر است؟
نه لزوماً. پیچیده‌تر کردن مدل زمانی مفید است که اطلاعات ورودی و مدل‌سازی اجزای سقف نیز متناسب با آن دقت داشته باشند. تعریف نادرست ضخامت، مشخصات مصالح، سختی مؤثر یا مش‌بندی می‌تواند باعث شود یک مدل نیمه‌صلب ظاهراً دقیق، الزاماً نمایش مناسبی از رفتار واقعی سازه نباشد.
از طرف دیگر، اگر کنترل‌های لازم نشان دهند فرض صلب برای پروژه قابل قبول است، استفاده از مدل Rigid می‌تواند بدون افزایش غیرضروری پیچیدگی تحلیل، پاسخ مناسبی ارائه کند.
بنابراین انتخاب بین Rigid و Semi-Rigid باید نتیجه شناخت رفتار سازه باشد، نه یک انتخاب ثابت برای همه پروژه‌ها.
عملکرد دیافراگمی سقف‌های دوطرفه و اینتل‌دک چگونه ارزیابی می‌شود؟
در سقف‌های دوطرفه، اجزای سازه‌ای در هر دو راستای اصلی در انتقال بار مشارکت دارند. این ویژگی می‌تواند شرایط مناسبی برای عملکرد صفحه‌ای سقف ایجاد کند، اما نوع دیافراگم سقف همچنان باید براساس رفتار واقعی سازه تعیین شود.
در سیستم اینتل دک نیز عملکرد دوطرفه یکی از ویژگی‌های سازه‌ای سقف است. با این حال، نمی‌توان برای تمام پروژه‌های این سیستم یک فرض ثابت مانند Rigid یا Semi-Rigid تعیین کرد و صلبیت باید براساس مشخصات واقعی همان ساختمان و ضوابط تحلیل بررسی شود.
نکته مهم این است که عملکرد دوطرفه سقف با عملکرد دیافراگمی یک مفهوم واحد نیست. دوطرفه بودن بیشتر نحوه انتقال بارهای قائم در سقف را توصیف می‌کند، در حالی که رفتار دیافراگمی به انتقال و توزیع نیروهای جانبی در تراز طبقه مربوط است.
بنابراین در طراحی سازه با سقف اینتل‌دک نیز ارزیابی دیافراگم سقف سازه باید مستقل از صرفاً دوطرفه بودن سیستم و متناسب با شرایط پروژه انجام شود.
جمع‌بندی
دیافراگم سقف یکی از اجزای مهم مسیر انتقال نیروی جانبی در ساختمان است و رفتار آن می‌تواند بر نحوه توزیع نیرو میان عناصر مقاوم سازه اثر بگذارد. با این حال، صلب یا نیمه‌صلب بودن دیافراگم را نمی‌توان فقط از روی نوع سقف تعیین کرد.
هندسه پلان، سختی واقعی داخل صفحه، بازشوها، آرایش عناصر باربر جانبی و نحوه اتصال اجزا همگی در این ارزیابی نقش دارند. به همین دلیل، حتی در سقف‌های بتنی یا سیستم‌های دوطرفه نیز فرض دیافراگم صلب سقف باید با شرایط واقعی پروژه و ضوابط تحلیل سازگار باشد.
در نهایت، هدف از تعیین نوع دیافراگم سقف سازه انتخاب مدلی است که انتقال نیرو و رفتار ساختمان را با دقت مناسبی بازنمایی کند؛ نه اینکه یک فرض ثابت برای تمام پروژه‌ها تکرار شود.
